เส้นผ่านศูนย์กลางพิทช์: | ขึ้นอยู่กับการสมัคร | ประเภทเกียร์: | เฮลิคอลเกียร์ |
---|---|---|---|
การตีเหล็ก: | 17CrNiMo6 | มุมเกลียว: | ขึ้นอยู่กับการสมัคร |
รายละเอียดฟัน: | เฟืองแหวน | ความถูกต้อง: | เกรด ISO 7 |
เน้น: | เฟืองเกลียวเดี่ยวเหล็กฟอร์จ,เครื่องกลมกลมเดียวที่ทําตามสั่ง,เฟืองเกลียวเดี่ยวความแม่นยำสูง |

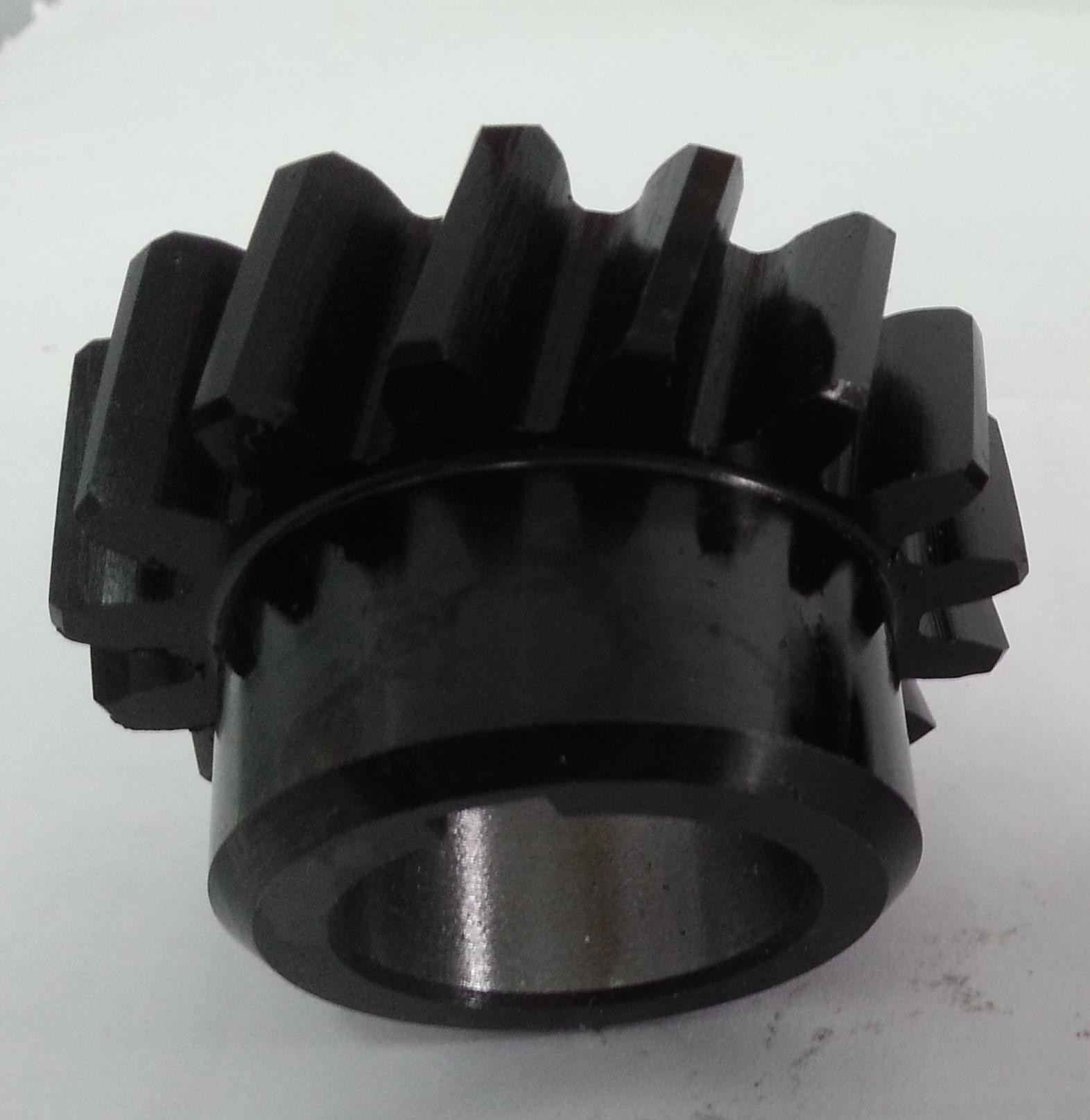

1) คําอธิบายของอุปกรณ์กลม
โดยวิธีการตัด, การโยน, การโกหกและกระบวนการอื่น ๆ, วัสดุแพร่ถูกแปรรูปเป็นเกียร์ที่มีฟันทรงกลม
ซึ่งเรียกว่าเข็มกลัด
2) ข้อดีของเครื่องจักรแบบสลิป
a) ความวัยรุ่นของกระบวนการ: การแปรรูปการหมุนเป็นวิธีการที่ทั่วไปในการผลิตเครื่องยนต์แบบสลิป, รวมถึงการบดและบร็อค, ฯลฯ
กระบวนการนี้มีความวัสดุสมบูรณ์แบบ มีความแม่นยําในการแปรรูปสูง และสามารถตอบสนองความต้องการของระดับความแม่นยําที่แตกต่างกัน
b) ประสิทธิภาพการผลิตที่สูง: ด้วยการพัฒนาเทคโนโลยีควบคุมจํานวน การผลิตหมุนสับสับได้บรรลุความเป็นอัตโนมัติ
และการแปรรูปความละเอียดสูง เพิ่มประสิทธิภาพการผลิตให้ดีขึ้นอย่างมาก และรับประกันคุณภาพสินค้าที่มั่นคง
3)การใช้งานของเครื่องกลม
ซึ่งสามารถนําไปใช้ได้ในอุตสาหกรรมการผลิตเครื่องจักรกลทุกชนิด ไม่ว่าจะเป็นการผลิตชิ้นเดียวหรือชุดเล็ก
หรือการผลิตอุตสาหกรรมขนาดใหญ่, มันสามารถตอบสนองความต้องการผ่านกระบวนการผลิตที่เหมาะสมเพื่อให้แน่ใจว่าการทํางานปกติ
ของระบบส่งไฟกล
สินค้า | เกียร์แบบสลิป |
ผลิตตามสั่ง | √ |
ประเภทโปรไฟล์เกียร์ | อุปกรณ์กลม |
การผลิต | เครื่องยนต์ |
การบดฟัน | √ |
โมดูล (M) | 9 |
จํานวนฟัน (Z) | ประจํา |
มุมแรงดัน (α) | 20° |
มุมนํา | 20° |
ระดับความแม่น | เกรด ISO 6-7 |
การรักษาความร้อน | การคาร์บิวเรชั่น |
ความแข็งของพื้นผิว | 58-62HRC |
การเปรียบเทียบเกรดสแตนเลส | |||||
CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
