| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | HG220806002 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | $80/ Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 50 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์นยูเนี่ยน, D/P |
| สามารถในการผลิต: | 1,000 ชิ้น/เดือน |
| หมายเลขฟัน: | 68 | มุมเกลียว: | 20° |
|---|---|---|---|
| มุมความดัน: | 20° | ความสูงทั้งหมด: | 85มม |
| ความแข็ง: | 58-62ชม | วัสดุ: | เอไอเอสไอ 4140 |
| เน้น: | 42CrMo Pinion Helical Gears,AISI 4140 เฟืองเกลียวเฟือง,Helix Gear 7 Module |
||

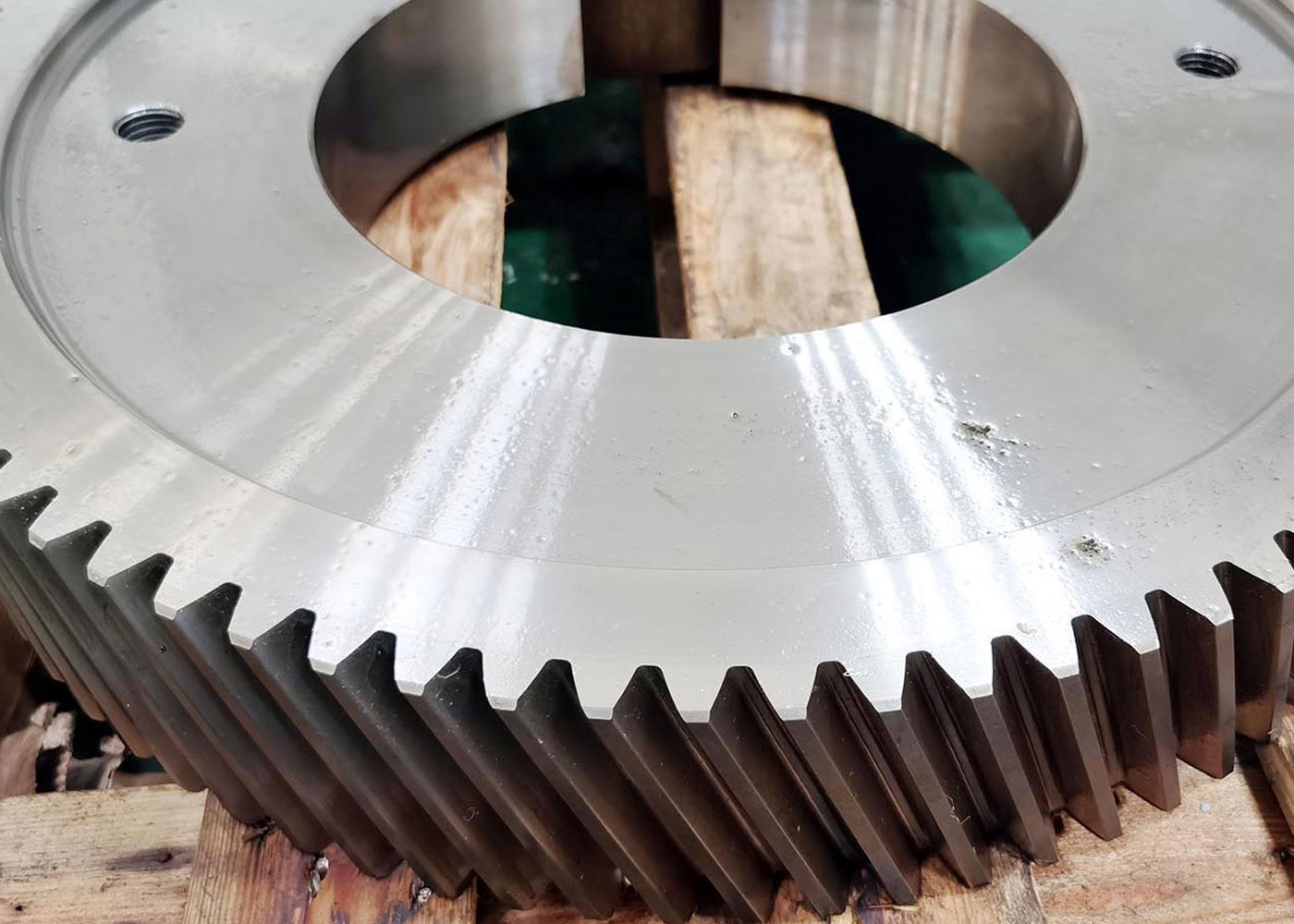

AISI 4140 42CrMo Steel 7 Module Helical Gears สําหรับกล่องเกียร์อุตสาหกรรม
1)คําอธิบายของอุปกรณ์กลม
เครื่องยนต์แบบสับสลักถูกสร้างขึ้นโดยเครื่องตัด ที่ผลิตมุมที่ทําให้ฟันหลายฟันสามารถติดต่อกันได้พร้อมกัน
2) คุณลักษณะของเครื่องกลม
ในฐานะที่สัมผัสเลื่อนของฟัน Meshing, เครื่องจักร helical ด้วยความสามารถรับภาระและความเงียบมากขึ้น
และการทํางานที่เรียบร้อย
3) รายละเอียดการติดตั้งของเครื่องจักร Helical Gear
a) การติดตั้งสล็อต
b) ติดสกรู
c) สกรูปักฮับ
d) แบ่งแยก
e) การเจาะง่าย
| สินค้า | เกียร์แบบสลิป |
| ผลิตตามสั่ง | √ |
| ประเภทโปรไฟล์เกียร์ | อุปกรณ์กลม |
| การผลิต | การเล่นเกียร์ |
| การบดฟัน | √ |
| โมดูล (M) | 7 |
| จํานวนฟัน (Z) | 68 |
| มุมแรงดัน (α) | 20° |
| มุมนํา | 20° |
| ระดับความแม่น | เกรด ISO 6-7 |
| การรักษาความร้อน | การคาร์บิวเรชั่น |
| ความแข็งของพื้นผิว | 58-62 HRC |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
