| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | HG220806001 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | $30/ Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 50 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์นยูเนี่ยน, D/P |
| สามารถในการผลิต: | 1,000 ชิ้น/เดือน |
| วัสดุ: | 20CrNiMo | หมายเลขฟัน: | 56 |
|---|---|---|---|
| ขว้าง: | 12.566 | เส้นผ่านศูนย์กลางพิทช์: | 224มม |
| ความสูงทั้งหมด: | 75มม | ความแข็ง: | 58-62ชม |
| เน้น: | โมดูลเฟืองเกลียวเดี่ยว 4,เฟืองเกลียว 20CrNiMoA,AISI 8620 เฟืองเกลียวเดี่ยว |
||

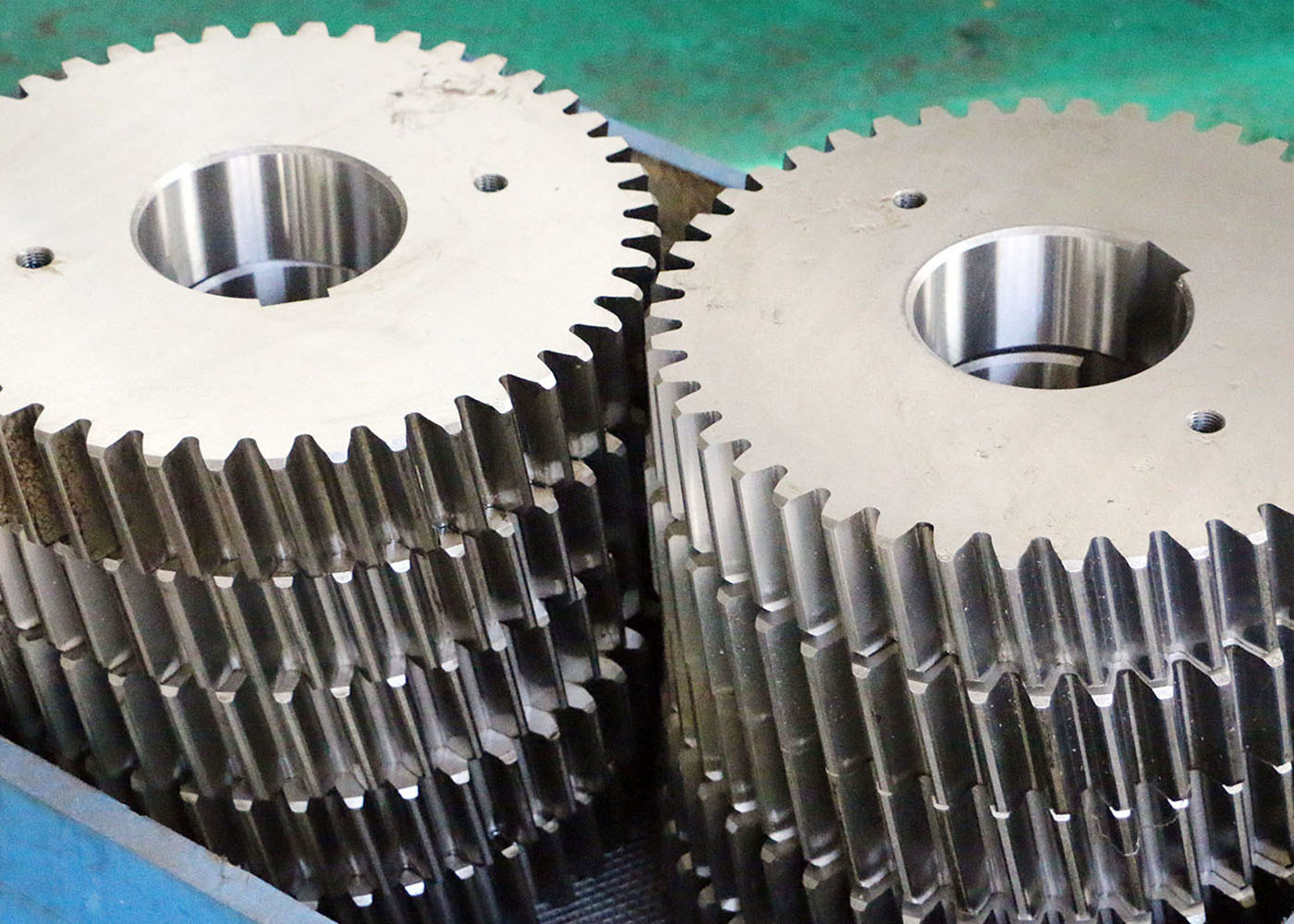

AISI 8620 20CrNiMoA สแตนเลส 4 โมดูล เกียร์สลิปสําหรับเครื่องลดความเร็ว
1)คําอธิบายของอุปกรณ์กลม
เกียร์แบบสลิป คือ เกียร์ทรงกระบอกที่มีฟันที่ตั้งในมุมกับแกนหมุนของล้อเกียร์
2) ลักษณะของอุปกรณ์กลม
การโอนภาระ Helical Gear ง่ายกว่าสเปอร์ Gear
อุปกรณ์กลมกลมสามารถทํางานด้วยความจุภาระที่ใหญ่กว่า, การทํางานที่เงียบสงบและความจุความเร็วที่สูงกว่าเมื่อเทียบ พร้อมอุปกรณ์กระตุ้น
3) ข้อมูลทางเทคนิคหลักของอุปกรณ์กลม
มุมความดัน: มุมความดันคือมุมของการกระทําการขับเคลื่อนฟัน, หรือมุมระหว่างเส้นของ froce
ระหว่างฟันตาข่ายและเส้นสัมผัสกับวงกลมลูกข่ายที่จุดตาข่าย
มุมแรงดันทั่วไปคือ 14.5° หรือ 20°
มุม Helix: มุม Helix คือมุมที่ฟันเกียร์ตรงกับแกน
| สินค้า | เกียร์แบบสลิป |
| ผลิตตามสั่ง | √ |
| ประเภทโปรไฟล์เกียร์ | อุปกรณ์กลม |
| การผลิต | การเล่นเกียร์ |
| การบดฟัน | √ |
| โมดูล (M) | 4 |
| จํานวนฟัน (Z) | 56 |
| มุมแรงดัน (α) | 20° |
| มุมนํา | 15° |
| ระดับความแม่น | เกรด ISO 6-7 |
| การรักษาความร้อน | การคาร์บิวเรชั่น |
| ความแข็งของพื้นผิว | 58-62 HRC |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
