| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | GS22112401 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชิ้น |
| ราคา: | $1850.0/Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 60 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/P, เวสเทิร์นยูเนี่ยน, T/T |
| สามารถในการผลิต: | 300 ชิ้น/เดือน |
| วัสดุ: | 40CrNiMo | พ: | 1.732 |
|---|---|---|---|
| มุมเกลียว: | 30° | ประวัติโดยย่อ: | เกลียวคู่ |
| ความกว้างของฟัน: | 11" | มุมความดัน: | 20° |
| เน้น: | เพลาเกียร์แบบเกลียวคู่ Helix,DP1.732 เพลาเกียร์ส่งกำลัง,เพลาเกียร์ส่งกำลัง 40CrNiMo |
||

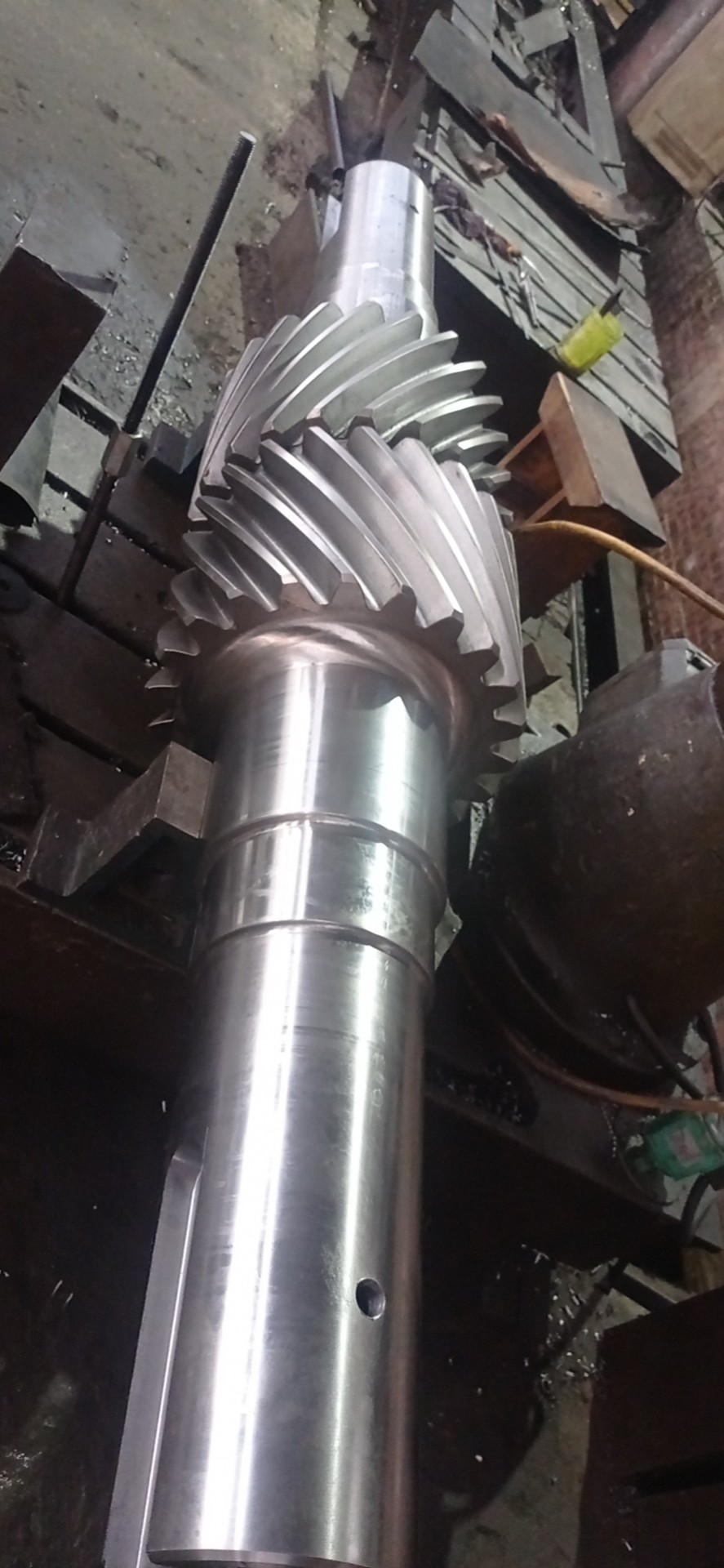

SAE 4340 Steel DP1.732 22T เพลาเฟืองเกลียวคู่ มุมเกลียว 30°
1) คำอธิบายเพลาเฟือง
เพลาเฟืองที่มีเส้นโค้งเฟืองในแต่ละส่วนถูกนำเสนอเป็นเฟืองเพลาตัดกัน
เฟืองบากเกลียว เฟืองเป็นตัวอย่างทั่วไปของโปรไฟล์เฟืองที่ใช้ในเพลาที่ผลิตขึ้นอย่างแม่นยำเหล่านี้
2) PASO DIAMETRAL 1.5
ANGULO DE PRESION 20°
DIAMETRO PRIMITIVO 14.667"
NUMERO DE DIENTES 22
AGGULO DE HELICE 30°
| ผลิตภัณฑ์ | เพลาเฟืองเกลียวคู่ |
| สั่งทำพิเศษ | √ |
| ประเภทโปรไฟล์เฟือง | เฟืองทรงกระบอก |
| เฟืองฟันเฟืองการผลิต | การกัดเฟือง |
| การเจียรฟันเฟือง | |
| โมดูล (M) | 16.933 |
| จำนวนฟัน (Z) | 22 |
| มุมกด (α) | 20° |
| มุมนำ | 30° |
| เกรดความแม่นยำ | ISO 8 Grade |
| การอบชุบด้วยความร้อน | การชุบแข็งและการอบคืนตัว |
| ความแข็งผิว | 260-290 HB |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
