| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | GS22082801 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | $850.0/Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 60 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/P, เวสเทิร์นยูเนี่ยน, T/T |
| สามารถในการผลิต: | 300 ชิ้น/เดือน |
| วัสดุ: | ดิน 17CrNiMo6 | โมดูล: | 16 |
|---|---|---|---|
| มุมเกลียว: | 15° | เกรดคุณภาพ: | เกรด ISO 6 |
| ความกว้าง: | 200 มม | Addendum Co.: | 1 |
| เน้น: | เพลาเกลียว DIN 17CrNiMo6,เพลาเกลียวขวา,DIN 17CrNiMo6 เพลาขับเกียร์ |
||

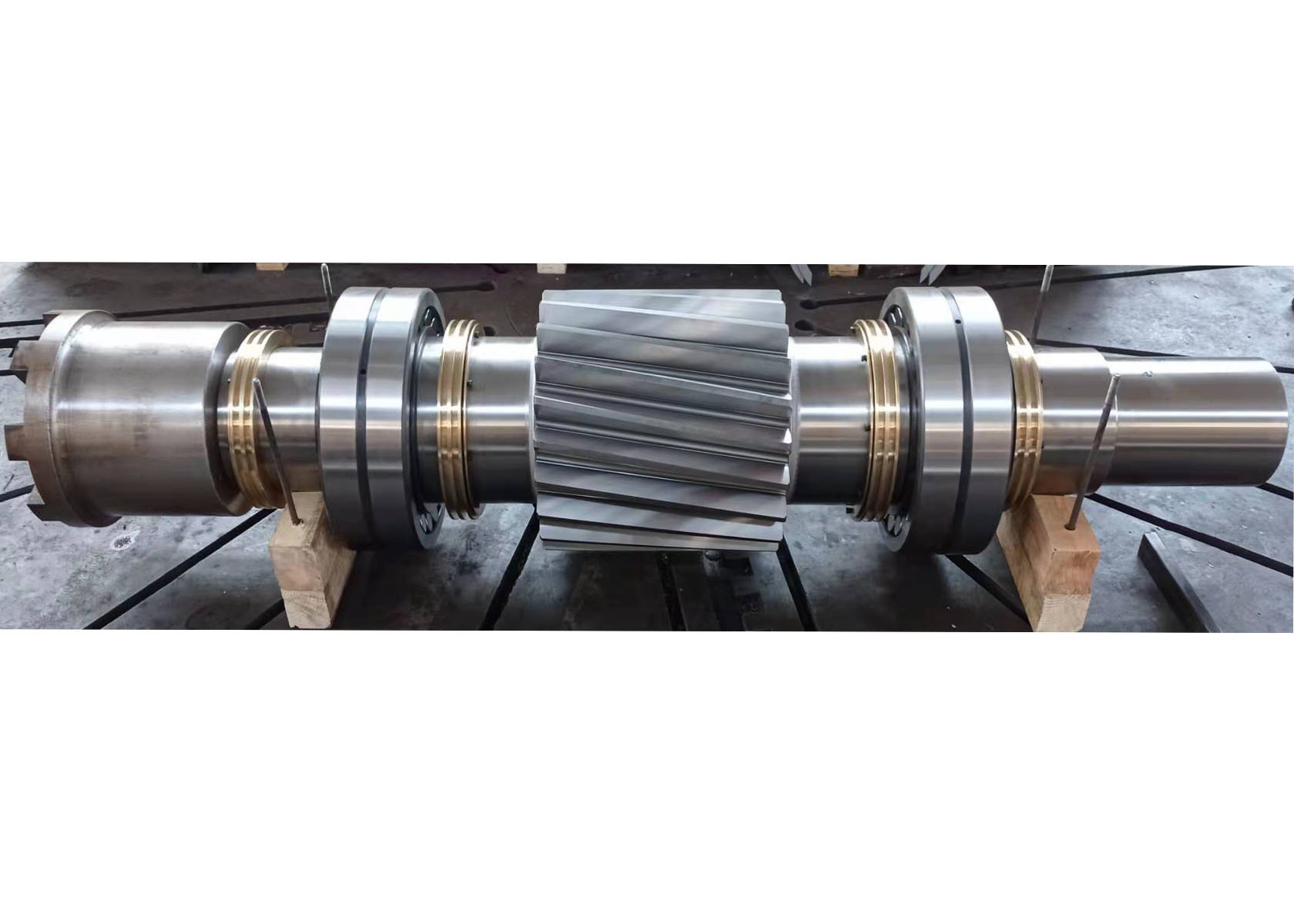

อะไหล่การส่ง ขวามือ Gear Helix Shaft Drive Shaft DIN 17CrNiMo6 เหล็กโกง
1) ลักษณะของ Helcial Gear Shaft
a) เครื่องกลมกลมเดียวมีฟันชันไปในทิศทางใด ๆ (หรือกลมทางซ้ายหรือกลมทางขวา)
b) เกียร์สลิปเดี่ยวพัฒนาแรงผลักดันแกนและใช้แรงเดียวกันกับหมุนที่ตรงกัน
มันพัฒนาแรงเรเดียลด้วย
(c) ความสามารถในการส่งพลังงานของอัตราการเคลื่อนไหวแบบสับไส้เดียวมีขนาดต่ํามาก
(d) เนื่องจากแรงกระตุ้นภาระ, มุมสลิปสูงไม่สามารถใช้ได้.
มุมกระบอกสําหรับเครื่องมือกระบอกกระบอกเดียว ปกติจะแตกต่างกันภายใน 15o ∼ 20o
e) เกียร์สลิปเดียวเหมาะสําหรับการขับเคลื่อนกลไกหรือความต้องการการส่งพลังงาน
ปกติต้องมีการออกแบบที่พิเศษ สําหรับพลังงาน ความเร็ว และการตั้งค่า
| สินค้า | อุปกรณ์ประกอบการ |
| ผลิตตามสั่ง | √ |
| ประเภทโปรไฟล์เกียร์ | อุปกรณ์กลม |
| อุปกรณ์ฟันการผลิต | การบดเกียร์ |
| การบดฟันเกียร์ | √ |
| โมดูล (M) | 16 |
| จํานวนฟัน (Z) | 22 |
| มุมแรงดัน (α) | 20° |
| มุมนํา | 15° |
| ระดับความแม่น | เกรด ISO 6 |
| การรักษาความร้อน | การคาร์บิวเรชั่น |
| ความแข็งของพื้นผิว | 58-62HRC |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
