| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SS23032503 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | $50.0/Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 55 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, Wester N Union, D/P |
| สามารถในการผลิต: | 1,000 ชิ้น / เดือน |
| ประเภทสไปลน์: | ม้วนงอ Spline | ความยาว: | 2220มม |
|---|---|---|---|
| ความแข็ง: | 50-55 ชม | โมดูล: | 10 |
| ฟัน Spline เลขที่: | 28 | รักษาความร้อน: | การชุบแข็งแบบเหนี่ยวนำ |
| เน้น: | เพลา Spline Involute หลัก,เพลาเกียร์ Spline 2220 มม.,เพลาเกียร์ Spline 50HRC |
||

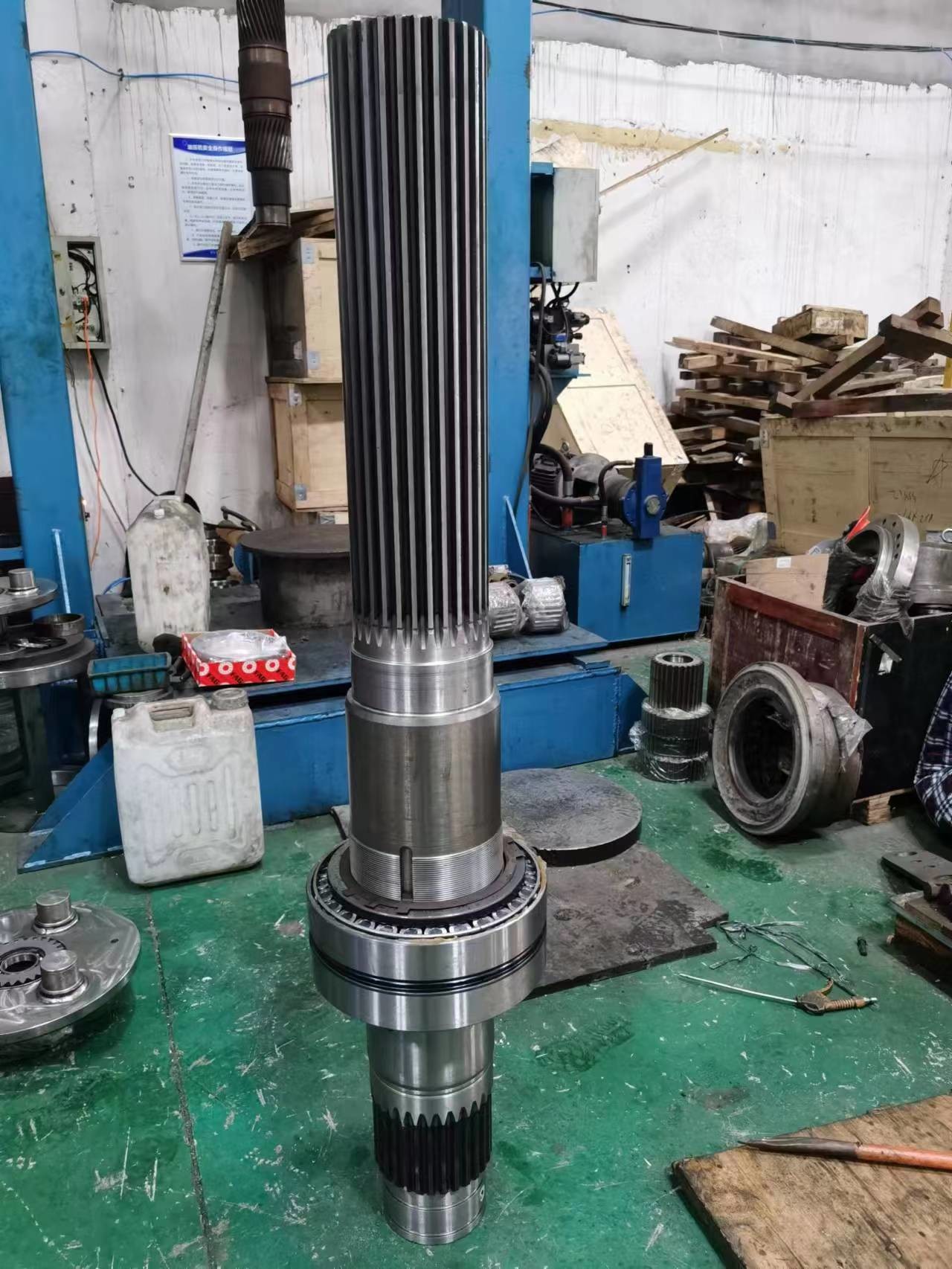

ชิ้นส่วนเกียร์ - เพลาเฟืองดอกจอกหลักของเครื่องจักรขุดเจาะถ่านหิน
มาตรฐาน DIN_5480
การประกอบด้านข้างแบบ Flat Root
เฟืองภายนอก
โมดูล: 10
จำนวนฟันเฟือง 28
รัศมีฟิลเล็ต 1.6 มม.
เส้นผ่านศูนย์กลางภายนอก 298.00
เส้นผ่านศูนย์กลางภายใน 278.00
ความหนาของฟัน 20.825
คลาสความคลาดเคลื่อน คลาส 5
| ผลิตภัณฑ์ | เพลาเฟืองสี่เหลี่ยม |
| สั่งทำพิเศษ | √ |
| ประเภทโปรไฟล์เกียร์ | เฟือง |
| การผลิตฟันเฟือง | การกัดเฟือง/การเจียรเฟือง |
| การเจียรฟันเฟือง | √ |
| โมดูล (M) | กำหนดเอง |
| จำนวนฟัน (Z) | กำหนดเอง |
| กำหนดเอง | 30° |
| มุมเกลียว (β) | 0° |
| เกรดความแม่นยำของฟัน | เกรด ISO 6-7 |
| การอบชุบด้วยความร้อน | การชุบแข็งผิว |
| ความแข็งผิว | 58-62 HRC |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| จีน/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
