| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SS22090304 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | $50.0/Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 55 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์นยูเนี่ยน, D/P |
| สามารถในการผลิต: | 1,000 ชิ้น/เดือน |
| วัสดุ: | 42CrMo | การผลิต: | การเดินเท้า |
|---|---|---|---|
| ความแข็ง: | 45-50 ชม | เส้นผ่านศูนย์กลางพิทช์: | 220 |
| เส้นผ่านศูนย์กลางหลัก: | 238 | เส้นผ่านศูนย์กลางของราก: | 215.3 |
| เน้น: | 42CrMo Forged Steel Involute Spline Shaft,หมุนเพลาสำหรับอุปกรณ์การทำเหมืองถ่านหิน,Involute Spline Shaft Spline Hobbing |
||

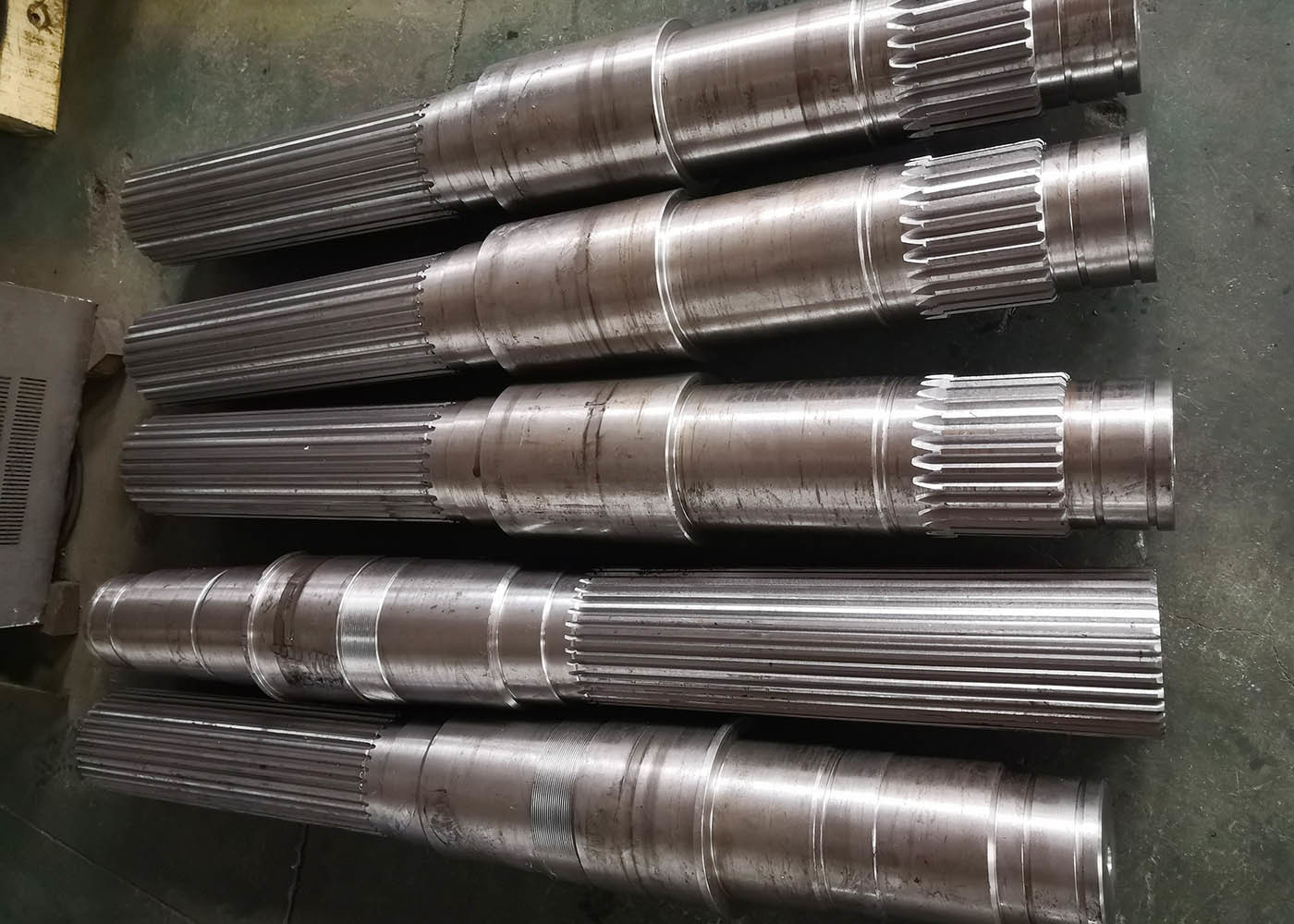

เพลาเฟืองดอกจอก Involute Spline เหล็ก 42CrMo Forged สำหรับอุปกรณ์เหมืองถ่านหิน
1) คำอธิบาย Involute Spline
Spline คือชุดร่องแคบที่สร้างขึ้นตามยาวรอบวงกลมของเพลา หรือร่องที่สร้างขึ้นบนรูด้านในของชิ้นงาน
เพลาที่มี spline ด้านนอกประกบกับ spline ด้านในที่มีช่อง หรือช่องว่าง ที่เกิดขึ้นในลักษณะตรงกันข้ามกับฟันของเพลา
ร่องลิ่มเหล่านี้ถูกนำไปใช้ในการออกแบบเพื่อป้องกันการเคลื่อนที่ระหว่างสองส่วน โดยเฉพาะอย่างยิ่งในขณะที่ส่งแรงบิด
Spline ถ่ายโอนการเคลื่อนที่แบบหมุนของอินพุตไปยังเอาต์พุตผ่านการเชื่อมต่อทางกล หรือเพลา spline
Spline ที่ไม่ใช่รูปแบบฟัน involute เรียกว่า serrations Spline ยังสามารถใช้เพื่อจัดตำแหน่งโรเตอร์กับเพลา
Spline มีการใช้งานหลายประเภท
Spline ใช้ในขณะที่ต่อเพลาเมื่อต้องส่งแรงบิดที่ค่อนข้างหนักพร้อมกับการลื่นไถล
ส่งกำลังไปยังเกียร์แบบลอยตัวหรือแบบยึดติดถาวร และต่อส่วนต่างๆ ที่อาจต้องถอดออกบ่อยๆ เพื่อการจัดทำดัชนีหรือการเปลี่ยนตำแหน่งเชิงมุม
Spline ภายนอกและภายในมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมยานยนต์ เครื่องมือกล และอุตสาหกรรมอื่นๆ
| ผลิตภัณฑ์ | เพลา Spline สี่เหลี่ยม |
| สั่งทำพิเศษ | √ |
| ประเภทโปรไฟล์เกียร์ | Spline |
| การผลิตฟันเฟือง | Spline Milling/Spilne Grinding |
| การเจียรฟันเฟือง | √ |
| โมดูล (M) | กำหนดเอง |
| จำนวนฟัน (Z) | กำหนดเอง |
| กำหนดเอง | 30° |
| มุมเกลียว (β) | กำหนดเอง |
| เกรดความแม่นยำของฟัน | ISO 6-7 Grade |
| การอบชุบด้วยความร้อน | Carburizing |
| ความแข็งผิว | 58-62 HRC |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
