| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | HB22083001 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชิ้น |
| ราคา: | $300/ Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 70 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, |
| สามารถในการผลิต: | 300 ชิ้น/เดือน |
| วัสดุ: | 42CrMo | ความกว้าง: | 75 |
|---|---|---|---|
| โมดูล: | 10 | เส้นผ่านศูนย์กลางปลาย: | 320 |
| เกรดความแม่นยำ: | ISO 8-9 เกรด | รักษาความร้อน: | การชุบแข็งแบบเหนี่ยวนำ |
| เน้น: | 10 โมดูลเกียร์ก้างปลา,เกียร์ก้างปลาที่มีการชุบแข็งแบบเหนี่ยวนำ,เพลาเกียร์ก้างปลา |
||
| คุณสมบัติ | ค่า |
|---|---|
| วัสดุ | 42CrMo |
| ความกว้าง | 75 |
| โมดูล | 10 |
| เส้นผ่านศูนย์กลางปลาย | 320 |
| ระดับความแม่นยำ | ISO 8-9 Grade |
| การอบชุบด้วยความร้อน | การชุบแข็งแบบเหนี่ยวนำ |

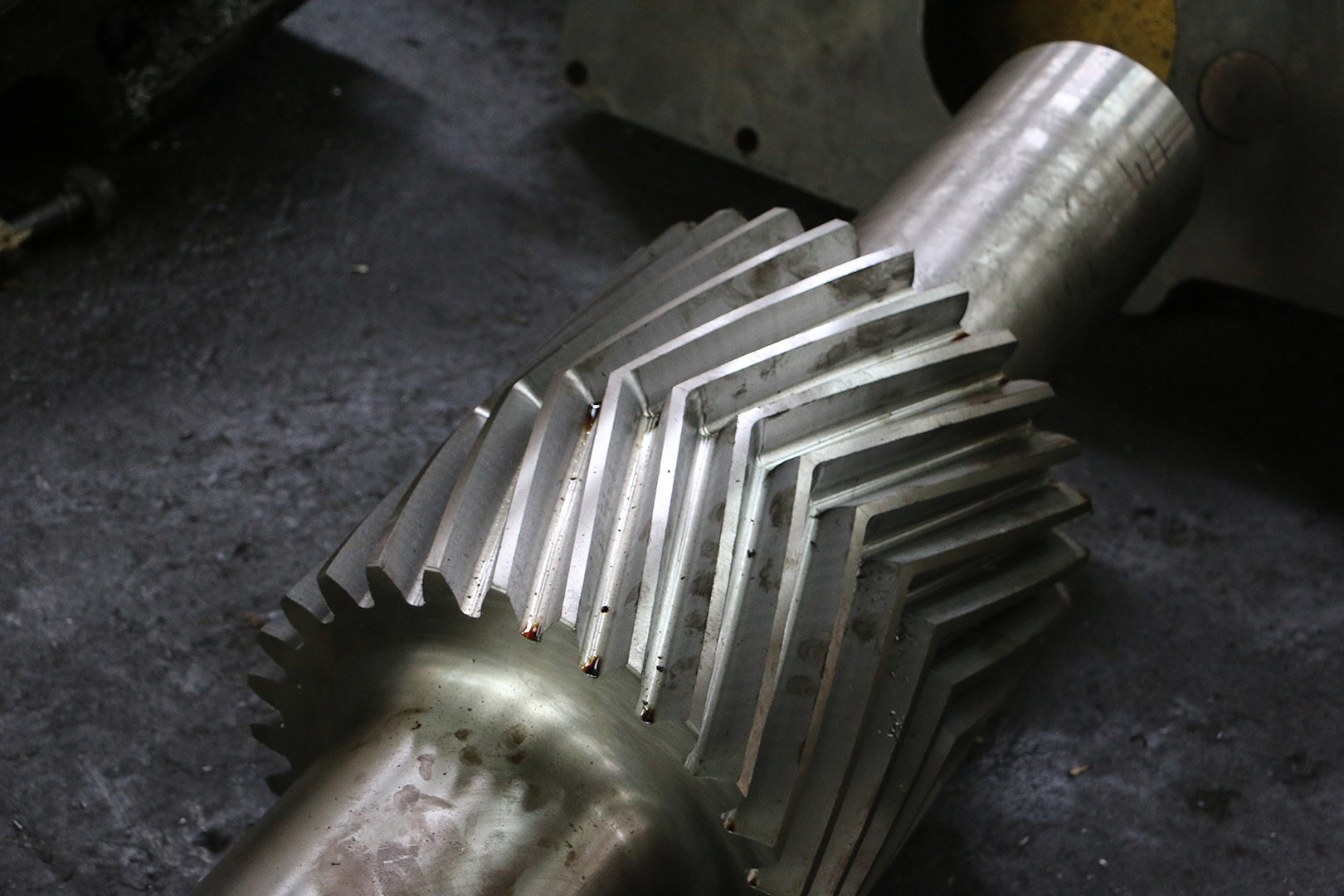

เกียร์เฟืองเฮอร์ริ่งโบนถูกนำมาใช้อย่างแพร่หลายในเครื่องจักรกลหนัก เช่น โรงงานเหล็กและโรงงานปูนซีเมนต์
การอบชุบด้วยความร้อนมาตรฐานคือการชุบแข็งและการอบคืนตัวสำหรับเกียร์เฟืองเฮอร์ริ่งโบน ความแข็งคือ 260-300 HB เกียร์เฟืองสามารถผ่านการชุบแข็งแบบเหนี่ยวนำโดยมีความแข็งประมาณ 45-50 HRC
โดยทั่วไปจะใช้เหล็ก 42CrMo และเหล็ก 40CrNiMo สำหรับการผลิตเกียร์เฟืองเฮอร์ริ่งโบน
| ผลิตภัณฑ์ | เกียร์เฟืองเฮอร์ริ่งโบน |
|---|---|
| สั่งทำพิเศษ | √ |
| ประเภทโปรไฟล์เกียร์ | เฮอร์ริ่งโบน |
| การผลิตฟันเฟือง | การกัดเฟือง |
| การเจียรฟันเฟือง | Null |
| โมดูล (M) | 10 |
| จำนวนฟัน (Z) | 30 |
| มุมกด (α) | 20° |
| มุมเกลียว (β) | กำหนดเอง |
| ระดับความแม่นยำของฟัน | ISO 8-9 Grade |
| การอบชุบด้วยความร้อน | การชุบแข็งและการอบคืนตัว |
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
