Gear Profile: | Herringbone Gear | Application: | Power transmission |
---|---|---|---|
Heat Treatment: | Quenching & Tempering | Helix Angle: | 20° |
Shape: | Cylindrical | Accuracy: | High precision |
เน้น: | สภาพการทํางานที่เข้มข้นสูง,เครื่องยนต์กระดูกแฮร์ริงเกอร์ความเข้มแข็งสูง,เครื่องผลิตหินพัดลม เครื่องยนต์ฮีริ้งบอน |
โปรไฟล์เฟือง | เฟืองก้างปลา |
การใช้งาน | การส่งกำลัง |
การอบชุบด้วยความร้อน | การชุบแข็งและการอบคืนตัว |
มุมเกลียว | 20° |
รูปร่าง | ทรงกระบอก |
ความแม่นยำ | ความแม่นยำสูง |

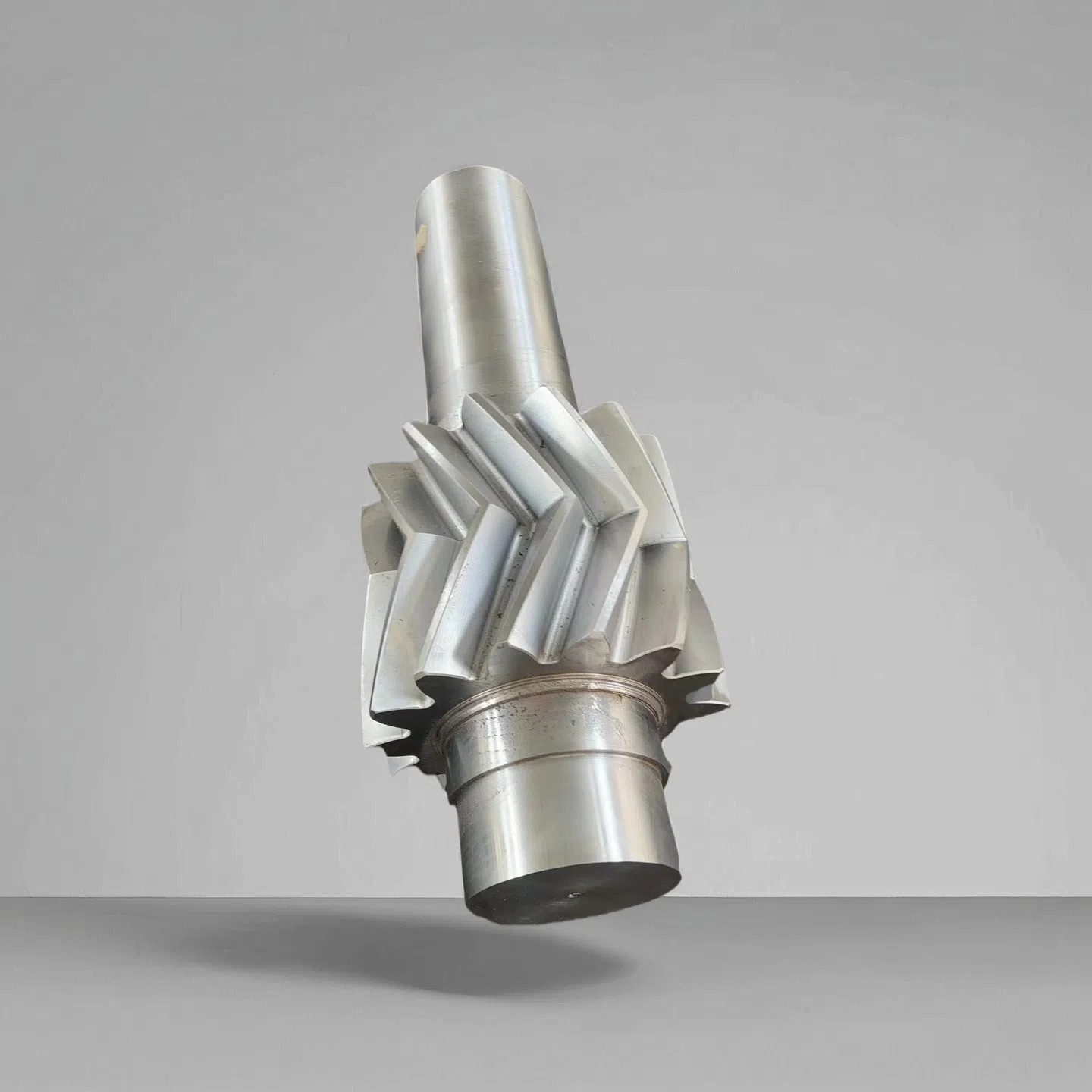

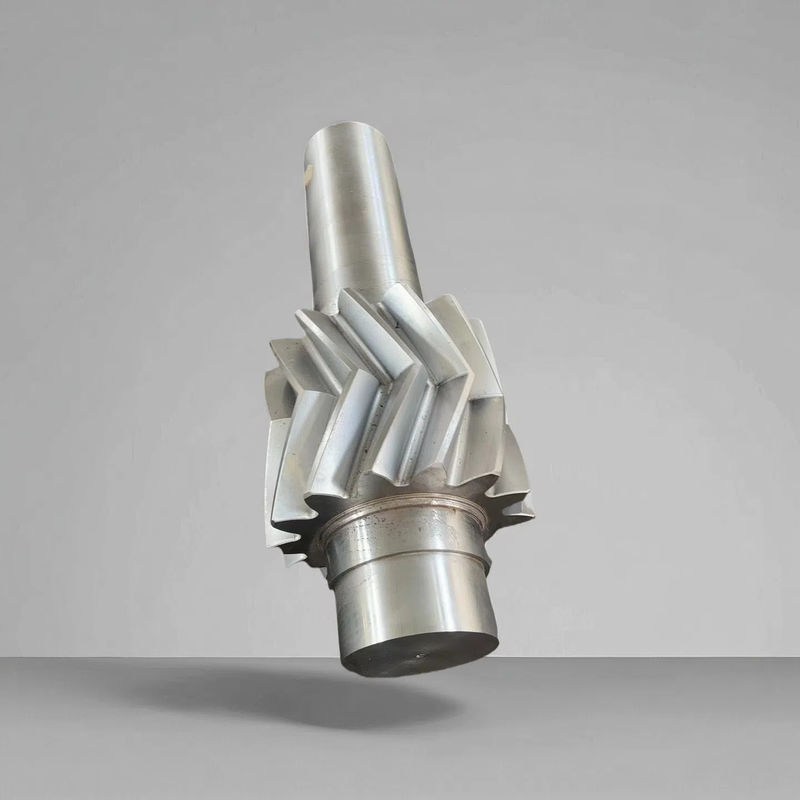

เฟืองก้างปลาเป็นส่วนประกอบทางกลที่แม่นยำซึ่งออกแบบมาสำหรับการใช้งานที่ต้องการ การออกแบบเกลียวคู่ที่เป็นเอกลักษณ์ช่วยให้สามารถส่งกำลังได้เหนือกว่าในขณะที่ลดแรงขับตามแนวแกน
สั่งทำพิเศษ | มี (√) |
ประเภทโปรไฟล์เฟือง | เฟืองทรงกระบอก |
การผลิตฟันเฟือง | การกัดเฟือง |
การเจียรฟันเฟือง | มี (√) |
โมดูล (M) | 12 |
จำนวนฟัน (Z) | กำหนดเอง |
มุมกด (α) | 20° |
มุมเกลียว (β) | กำหนดเอง |
เกรดความแม่นยำของฟัน | ISO 8-9 Grade |
การอบชุบด้วยความร้อน | การชุบแข็งและการอบคืนตัว |
ความแข็งผิว | 230-260 HB |
CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
---|---|---|---|---|---|
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 1045 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
