| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | GS22082502 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | $850.0/Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 60 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/P, เวสเทิร์นยูเนี่ยน, T/T |
| สามารถในการผลิต: | 300 ชิ้น/เดือน |
| วัสดุ: | 18crnimo7 | โมดูล: | 16 |
|---|---|---|---|
| มุมเกลียว: | 22° | ความถูกต้อง: | ISO 8 เกรด |
| เส้นผ่านศูนย์กลางปลาย: | 410 | มุมความดัน: | 20° |
| เน้น: | เพลาหลักเกียร์เดือยตรง,AISI 4140 กล่องเกียร์เพลาหลัก,AISI 4140 เพลาหลักเกียร์ |
||

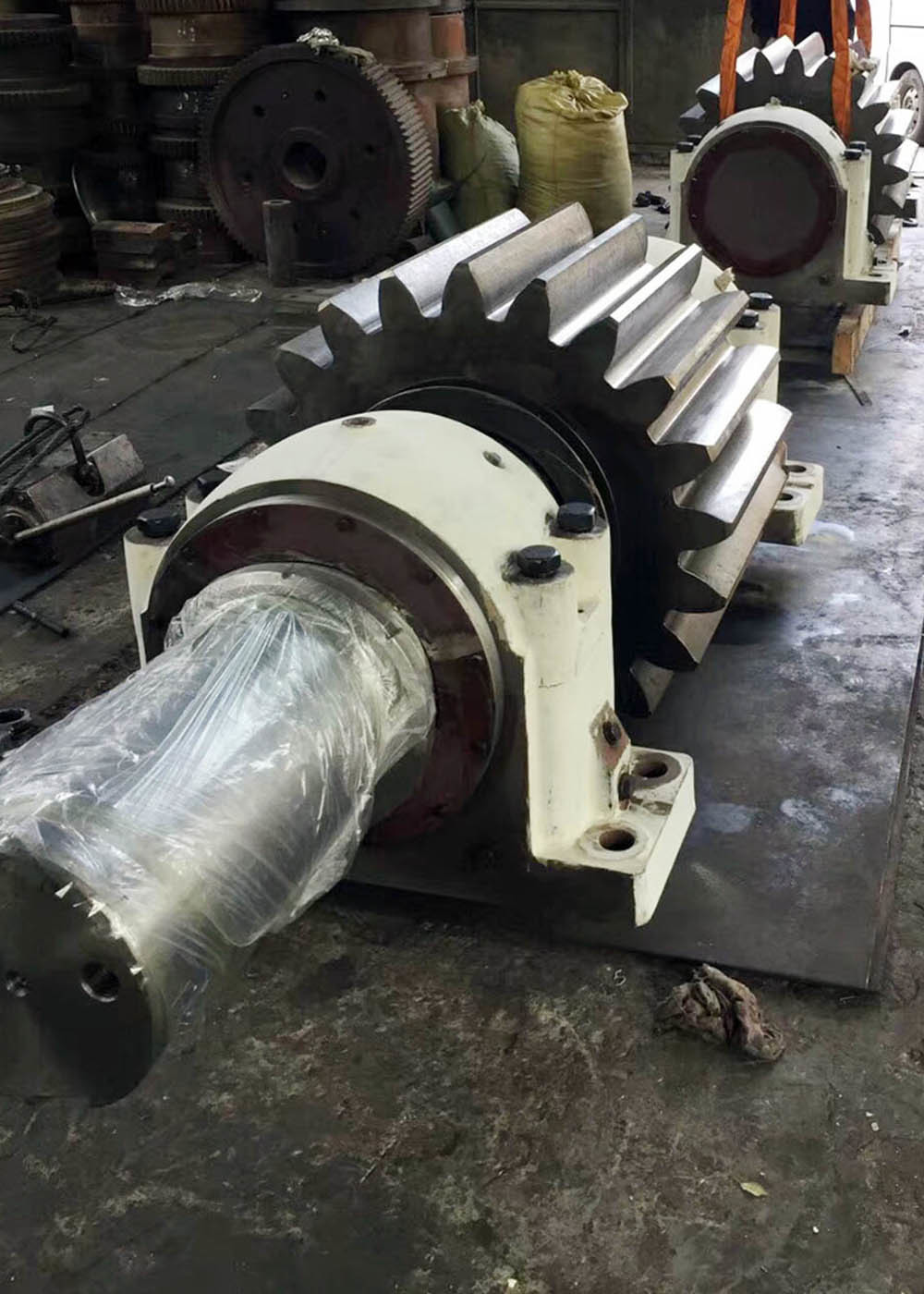

อะไหล่เกียร์ส่งกำลัง เพลาขับเฟืองตรง AISI 4140 เหล็กกล้า
1) คำอธิบายเพลาเกียร์
เพลาเกียร์ให้การหมุนที่ช่วยให้เฟืองหนึ่งเข้าเกียร์และหมุนอีกอันหนึ่ง และมีฟันเฟือง รวมเข้ากับเพลา
เพลาเกียร์ที่มีโปรไฟล์เกียร์ที่ปลายแต่ละด้านเรียกว่าเกียร์เพลาตัดกัน
2) ความแตกต่างระหว่างเกียร์และเพลา
ในเกียร์ ฟันของเพลาขับเคลื่อนสามารถวางได้ทั้งภายในและภายนอก
การประกบกันของเกียร์ยัง ใช้ฟันเพียงซี่เดียวในแต่ละครั้ง ไม่ใช่ทั้งหมดพร้อมกันเหมือนในกรณีของสไปน์
เพลาแบบสไปน์สามารถ มาพร้อมกับสไปน์แบบเหลี่ยมหรือสามเหลี่ยม ในขณะที่ฟันของเกียร์สามารถมีส่วนโค้งได้
| ผลิตภัณฑ์ | เพลาเกียร์เฮลิคอลมือซ้าย |
| สั่งทำพิเศษ | √ |
| ประเภทโปรไฟล์เกียร์ | เกียร์ทรงกระบอก |
| เกียร์ฟันการผลิต | การเจียรเกียร์ |
| การเจียรฟันเฟือง | √ |
| โมดูล (M) | 16 |
| จำนวนฟัน (Z) | 22 |
| มุมกด (α) | 20° |
| มุมนำ | 22° |
| ระดับความแม่นยำ | ISO 8 Grade |
| การอบชุบด้วยความร้อน | การชุบแข็งผิว |
| ความแข็งผิว | 45-50 HRC |
| การเปรียบเทียบเกรดรหัสเหล็กกล้า | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
