| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | YIZGEAR |
| หมายเลขรุ่น | SS220082304 |

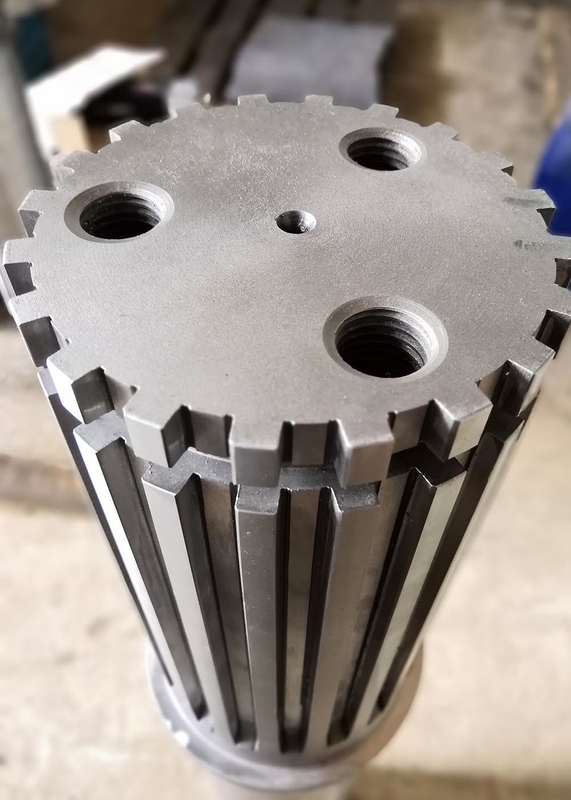

สแตนเลส 20Cr2Ni4 สปไลน์ที่กําหนดเอง
1) ประเภทของสปินด์ shaft
หม้อ สปินน์ มี หลาย รูปแบบ ขึ้นอยู่กับ รูปทรง, พื้นที่, และ ขนาด
ของช่องทางและกุญแจบนแกนและส่วนประกอบที่ผสม
a) คีย์ปาราเลล คีย์สปิลลีน
การออกแบบแกนสปิลลีนสปาเลนลักษณะสกุลทรงสี่เหลี่ยมและรูว์ที่มีโปรไฟล์ที่ทํางาน
แบบนี้เหมาะสําหรับการใช้งานที่ใช้กับภาระที่ต้องการการเคลื่อนไหวที่เรียบร้อย
b) รวมแกนสปินด์
ประเภทของแกนสปินด์นี้ลดความเครียดบนแกนโดยใช้กุญแจและริมที่กระชับ
Involute splines เป็นปกติจะใช้ในความเร็วสูงและความเครียดสูง
ลดความเป็นไปได้ของการคลื่นหรือการไม่ตรงกัน
| สินค้า | ช่องสไลน์ทรงสี่เหลี่ยม |
| ผลิตตามสั่ง | √ |
| ประเภทโปรไฟล์ | สปไลน์ |
| การผลิต | การบดสเปลิน / การบดสเปลิน |
| การบดฟันเกียร์ | √ |
| โมดูล (M) | ประจํา |
| จํานวนฟัน (Z) | ประจํา |
| มุมแรงดัน (α) | 30° |
| มุม Helix (β) | ประจํา |
| ระดับความแม่นยําของฟัน | เกรด ISO 6-7 |
| การรักษาความร้อน | การคาร์บิวเรชั่น |
| ความแข็งของพื้นผิว | 58-62 HRC |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
