| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | GS220806003 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | $35.0/Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 60 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/P, เวสเทิร์นยูเนี่ยน, T/T |
| สามารถในการผลิต: | 300 ชิ้น/เดือน |
| วัสดุ: | 20CrMnTi | ยี่ห้อ: | โอม |
|---|---|---|---|
| ความยาว: | 337mm | ประเภทโปรไฟล์: | ลานเกียร์ |
| ความแข็ง: | 58-62 HRC | ชั้นความแข็ง: | 0.5-0.8 มม. |
| เน้น: | 2.5 โมดูลเกียร์เพลาเกียร์,17 T Helical Spline Shaft,เฟืองเกียร์ 17 T |
||

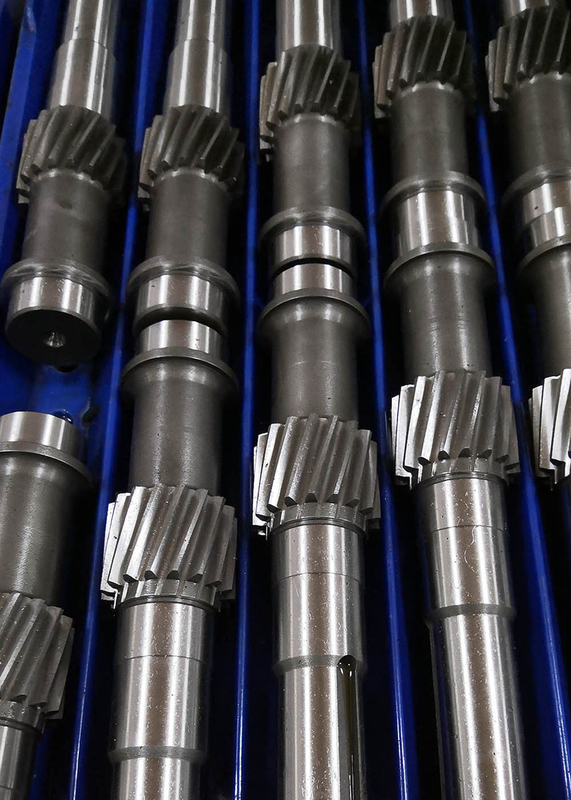

1) การประยุกต์ใช้ Helical Gear Shaft
เพลาเฟืองเกลียวใช้กันอย่างแพร่หลายสำหรับกระปุกเกียร์และตัวลดความเร็ว
เพลาเกียร์สามารถประกอบเข้ากับข้อต่อเพลาหรือลูกปืนเพื่อขับเคลื่อนระบบส่งกำลัง
2) การแปรรูปการผลิตเพลาเฟืองลาน
ก) การปลอมวัสดุเหล็ก
b) การชุบแข็งและการแบ่งเบาบรรเทาของวัสดุ
c) การกลึงหยาบ
d) การกลึงละเอียด
จ) เฟืองเกียร์
ฉ) การอบชุบด้วยความร้อน (Carburizing)
g) การเจียรเกียร์
h) การบดผิว
i) การตรวจสอบ
ญ) การบรรจุ
| สินค้า | ลานเกียร์เพลา |
| ทำเอง | √ |
| ประเภทโปรไฟล์เกียร์ | เกียร์ทรงกระบอก |
| การผลิตฟันเฟือง | งานกัดเฟือง/เฟืองเฟือง/เฟืองเฟือง |
| ฟันเฟืองบด | √ |
| โมดูล (M) | 3 |
| จำนวนฟัน (Z) | 17 |
| มุมแรงดัน (α) | 20° |
| มุมเกลียว (β) | 15° |
| เกรดความแม่นยำของฟัน | ISO 6-7 เกรด |
| การรักษาความร้อน | คาร์บูไรซิ่ง |
| ความแข็งผิว | 58-62 HRC |
| การเปรียบเทียบเกรดเหล็ก | |||||
| จีน/GB | ISO | กัสตัส | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
