| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชุด |
| ราคา: | 300＄ |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 60 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 500 ชุด/เดือน |
| โมดูลสไปลน์: | 6 | ฟัน Spline เลขที่: | 28 |
|---|---|---|---|
| ประเภทโปรไฟล์: | ม้วนงอ Spline | วัสดุ: | เหล็ก |
| ความแข็ง: | ชม.58-62 | กระบวนการผลิต: | การเจียรแบบ Spline |
| เน้น: | ส่วนประกอบความแม่นยํา สปไลน์เกียร์ชัฟท์,รางเกียร์สายส่ง,หมุนสปินที่ทําตามสั่ง |
||

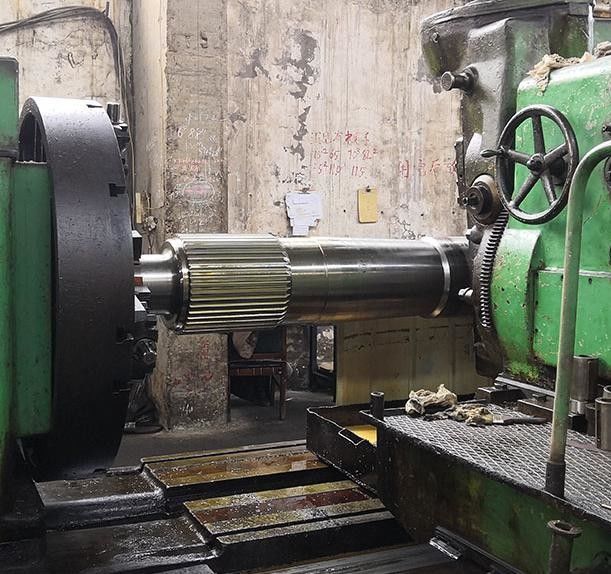

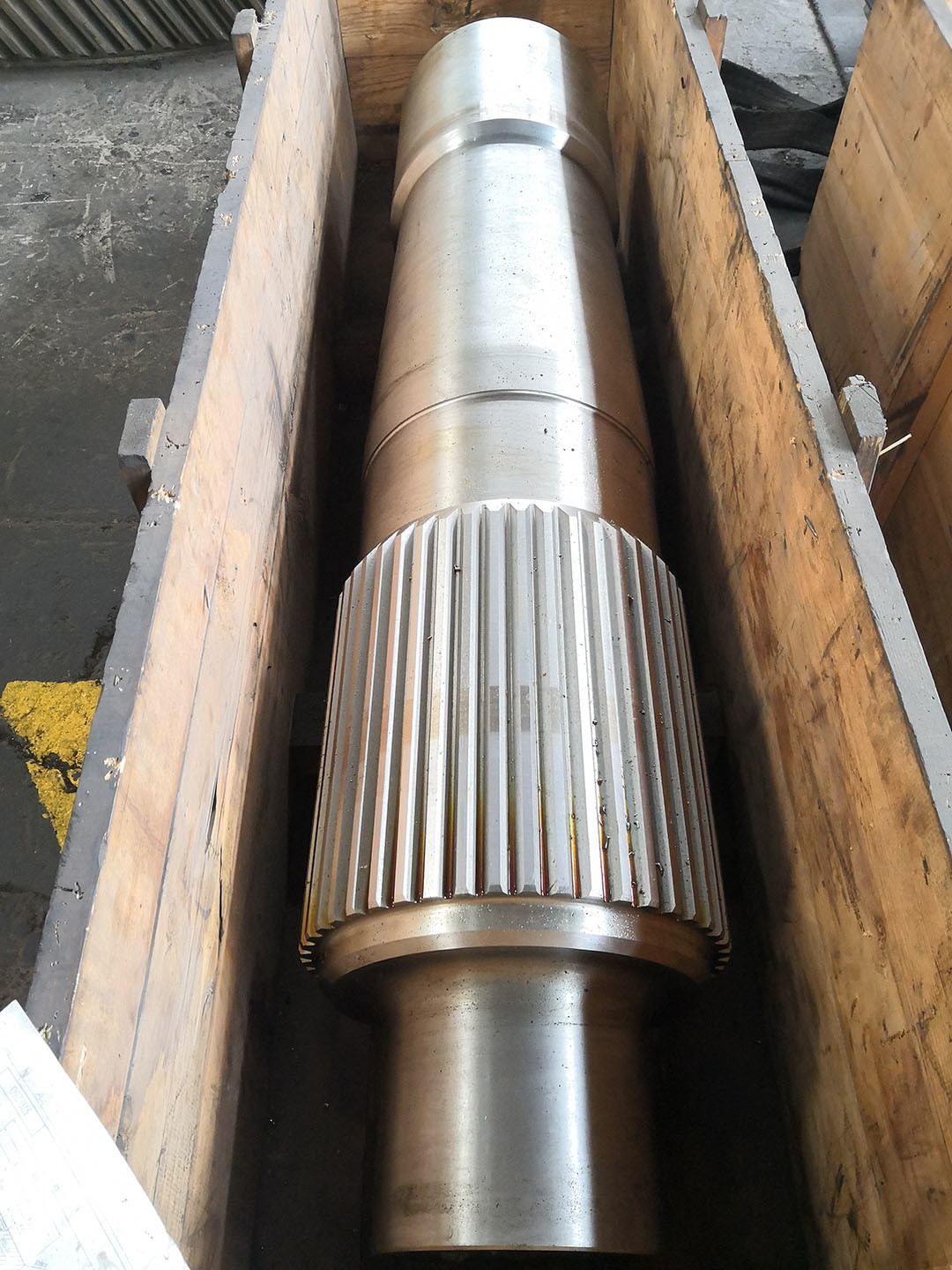

1) คำอธิบายเพลาเฟืองแบบ Spline
เพลาแบบ Spline เป็นส่วนประกอบที่มีความแม่นยำซึ่งผ่านกระบวนการกัด, การกัดเฟือง หรือการขึ้นรูปเย็น ฯลฯ
และต้องจับคู่กับรูแบบ Spline ที่เข้าชุดกันอย่างเคร่งครัด
2) ลักษณะเฉพาะของเพลาเฟืองแบบ Spline
a) Spline แบบ Involute (เช่น มาตรฐาน DIN/ISO) จัดตำแหน่งได้ง่ายและเทคโนโลยีการประมวลผลมีความสมบูรณ์
b) Spline แบบสี่เหลี่ยมมีต้นทุนต่ำกว่า แต่ความแม่นยำในการจัดศูนย์กลางด้อยกว่าเล็กน้อย
3) ข้อดีของเพลาเฟืองแบบ Spline
a) ประกอบง่าย: การประกอบแบบ Spline ช่วยให้เลื่อนตามแนวแกนได้ (เช่น เพลาเปลี่ยนเกียร์ของระบบส่งกำลัง) ในขณะที่ยังคงรักษาความน่าเชื่อถือในการส่งกำลัง
b) การแลกเปลี่ยนได้ดี: Spline มาตรฐาน (เช่น SAE, JIS) ดูแลรักษาและเปลี่ยนได้ง่าย
| ผลิตภัณฑ์ | เพลาเฟืองแบบ Spline |
| สั่งทำพิเศษ | √ |
| ประเภทโปรไฟล์เฟือง | เฟืองทรงกระบอก |
| การผลิตฟันเฟือง | การกัดเฟือง/การกัดเฟือง/การขึ้นรูปเฟือง |
| การเจียรฟันเฟือง | √ |
| โมดูล (M) | 10 |
| จำนวนฟัน (Z) | กำหนดเอง |
| มุมกด (α) | 0° |
| มุมเกลียว (β) | 0° |
| ระดับความแม่นยำของฟัน | ISO ระดับ 6-7 |
| การอบชุบด้วยความร้อน | การชุบแข็งผิว |
| ความแข็งผิว | 58-62 HRC |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
