| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชุด |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 60 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 500 ชุด/เดือน |
| หมายเลขฟัน: | 21 | วัสดุ: | 20CrMnTi |
|---|---|---|---|
| ประเภทโปรไฟล์: | กลีสัน | วิธีการผลิต: | เจียรเกียร์ |
| มุมความดัน: | 20° | มุมเกลียว: | 25° |
| ความแข็งของพื้นผิว: | HRC58-62 | ||
| เน้น: | 21 ฟัน สายกลมเกียร์เบฟ,เครื่องจักรกลระบายอวกาศจํากัด,ฟันภายใน สายกลมเกียร์บีเวล |
||

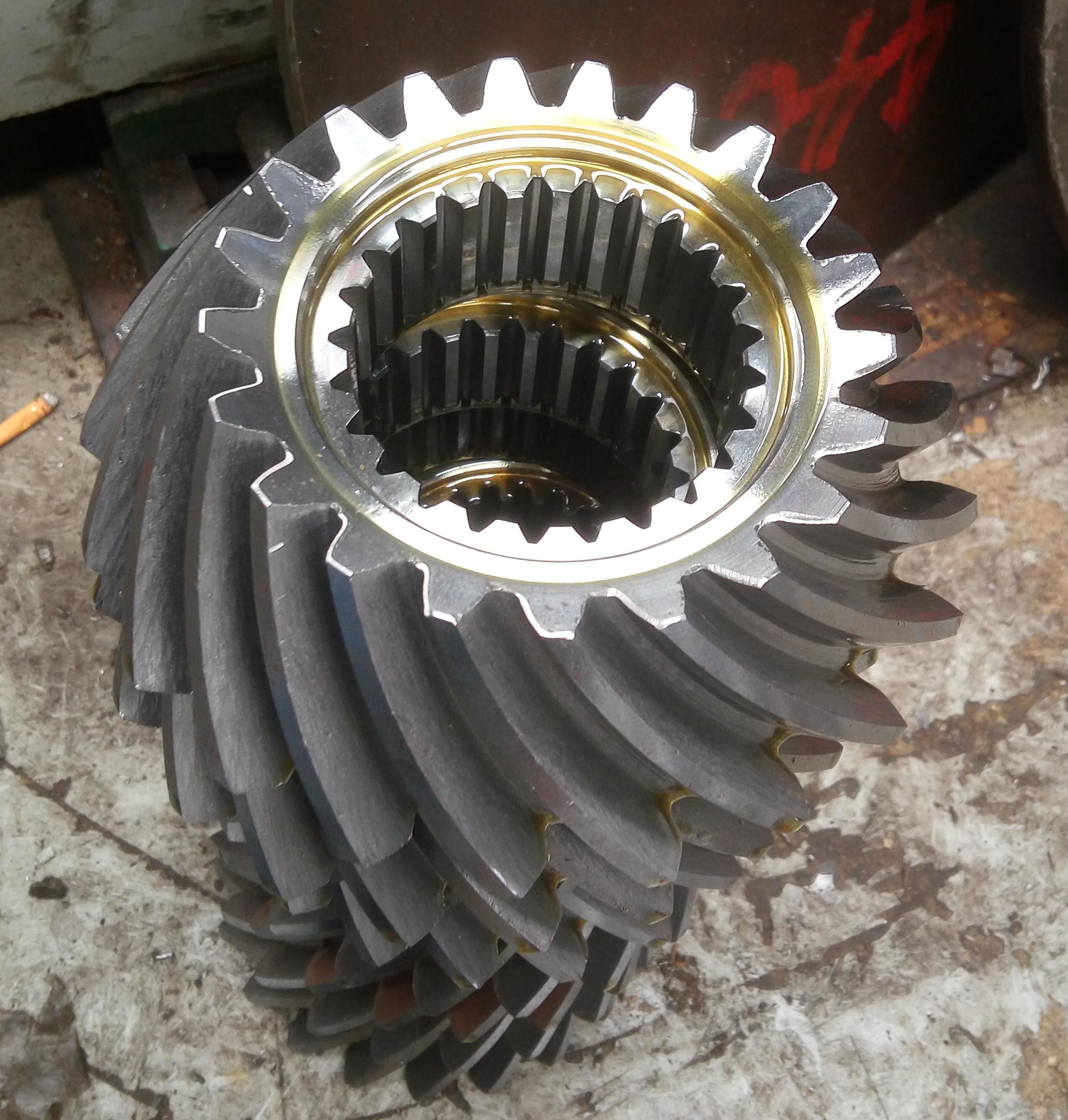

เฟืองบากเกลียวพร้อมฟันภายในเป็นโครงสร้างเฟืองชนิดพิเศษ โดยมีพื้นผิวฟันอยู่ที่ด้านในของเฟือง (เช่น วงแหวนฟันภายใน) และประกบกับเฟืองบากภายนอก โครงสร้างนี้ใช้ได้กับสถานการณ์ที่มีพื้นที่จำกัดหรือรูปแบบการส่งกำลังแบบพิเศษ
| ผลิตภัณฑ์ | เฟืองบากเกลียวพร้อมฟันภายใน |
| สั่งทำพิเศษ | √ |
| วัสดุ | 20CrMnTi |
| การผลิตฟันเฟือง | การกัดเฟือง & การเจียรฟันเฟือง |
| การเจียรฟันเฟือง | √ |
| โมดูล (M) | 16 |
| จำนวนฟัน (Z) | 21 |
| มุมกด (α) | 20° |
| มุมนำ | 25° |
| ระดับความแม่นยำ | ISO 6 Grade/ AGMA 11Grade |
| การอบชุบด้วยความร้อน | การชุบแข็งผิว |
| ความแข็งผิว | 58-62HRC |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| CHINA/GB | ISO | ГоСт | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
อุปกรณ์การผลิต
กระบวนการผลิต
การตีขึ้นรูป การตัดเฉือน การตัด
การอบชุบด้วยความร้อน การเจียร การตรวจสอบ
