| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SB22112602 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชุด |
| ราคา: | $300/ Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 62 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 500 ชุด/เดือน |
| การโหวต: | 7 | ทิศทาง: | มือขวา |
|---|---|---|---|
| มุมเกลียว: | 35° | ความแข็ง: | 58-62ชม |
| รักษาความร้อน: | คาร์บูไรซิ่ง | เกรดคุณภาพ: | เกรด ISO 6 เกรด 11 |
| ฟันเฟือง: | 0.18~0.22 | ||
| เน้น: | เกียร์เกียร์แม่นยำ Carburizing,เกียร์เกียร์ 62 HRC,เพลาเกียร์เอียงเกลียวเจียร |
||
เครื่องยนต์การส่งความแม่นยํา เครื่องยนต์การบด เครื่องยนต์สไพร่
1) คําอธิบายของเครื่องกลมโค้ง
เกียร์เบวิลใช้ในสถานการณ์ที่แกนหมุนของแกนต้องเปลี่ยนทิศทาง
ตัวอย่างเช่น การขับขี่รถยนต์ที่หมุนหมุนหมุนหมุน 90 องศา
2) ประเภทของเกียร์บีเวล
อุปกรณ์เกียร์บีเวลตรง
อุปกรณ์กลมบีเวล
อุปกรณ์บีเวลไฮโพอยด์
3) ลักษณะของเครื่องกลมเบวิล
ชุดเกียร์เบเวลสไพร่ควรเปลี่ยนเป็นคู่ ทั้งเกียร์มือซ้ายและมือขวาควร
แทนกัน

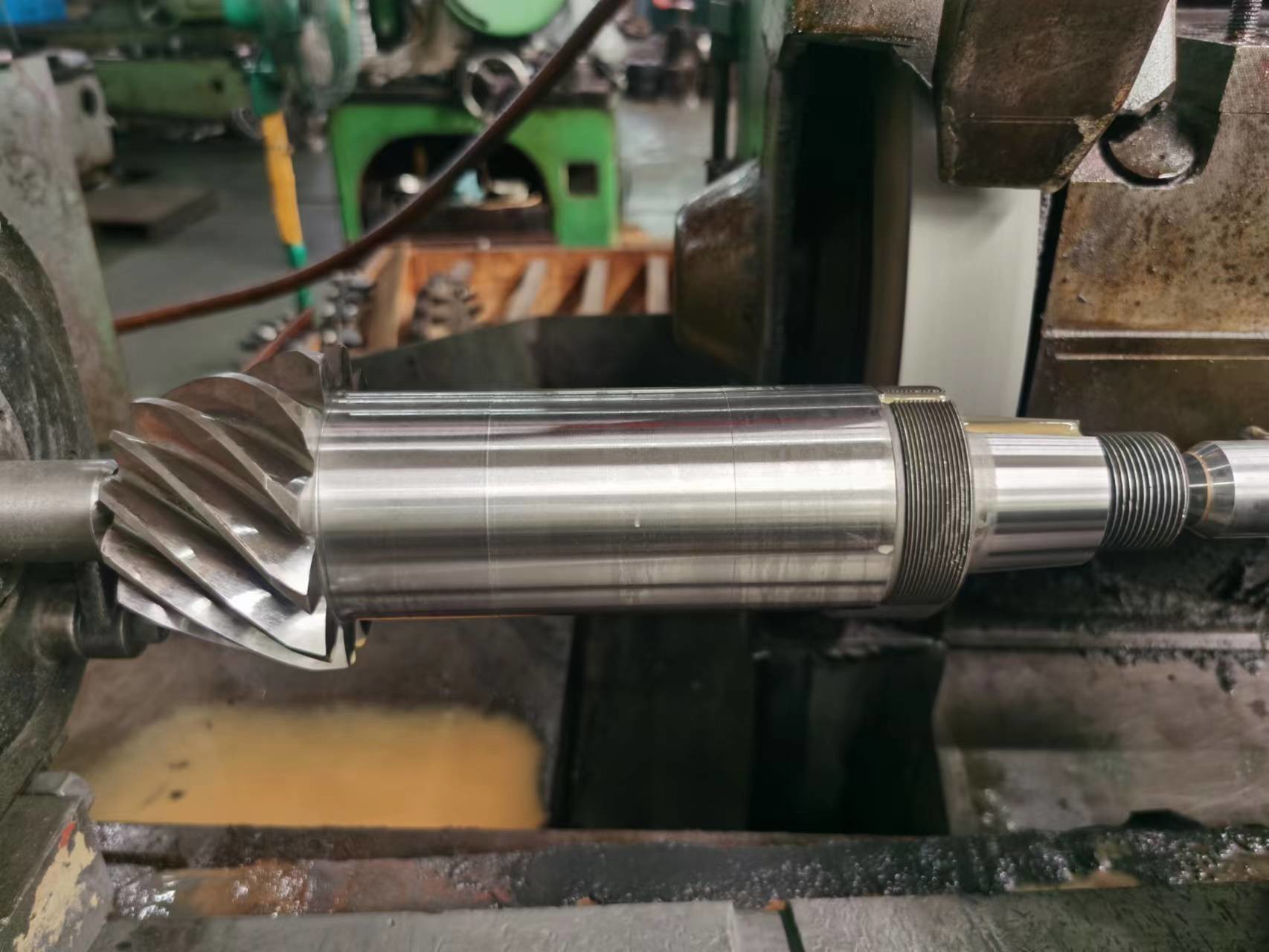

| สินค้า | หมุนกลมบีเวลเกียร์ shaft |
| ผลิตตามสั่ง | √ |
| วัสดุ | SAE 4320/ 20CrNi2MoA |
| การผลิตฟันเกียร์ | เครื่องบดเกียร์ & เครื่องบดฟันเกียร์ |
| การบดฟันเกียร์ | √ |
| โมดูล (M) | 7 |
| จํานวนฟัน (Z) | 12 |
| มุมแรงดัน (α) | 20° |
| มุม Helix (β) | 35° |
| ระดับความแม่นยําของฟัน | เกรด ISO 6 / AGMA 11 เกรด |
| การรักษาความร้อน | การคาร์บิวเรชั่น |
| ความแข็งของพื้นผิว | 58-62 HRC |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
