| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SB22112601 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชุด |
| ราคา: | $300/ Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 62 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 500 ชุด/เดือน |
| ความยาวทั้งหมด: | 318 | มุมเพลา: | 90° |
|---|---|---|---|
| โมดูล: | 7 | วัสดุ: | SAE 4320 |
| มุมสนาม: | 13 ° 45 ' | มุมใบหน้า: | 16°56' |
| เน้น: | เกลียวเหล็กเกลียว Bevel Gear Shaft Helix,SAE 4320 Spiral Bevel Gears,มุม 35° Spiral Bevel Gears |
||

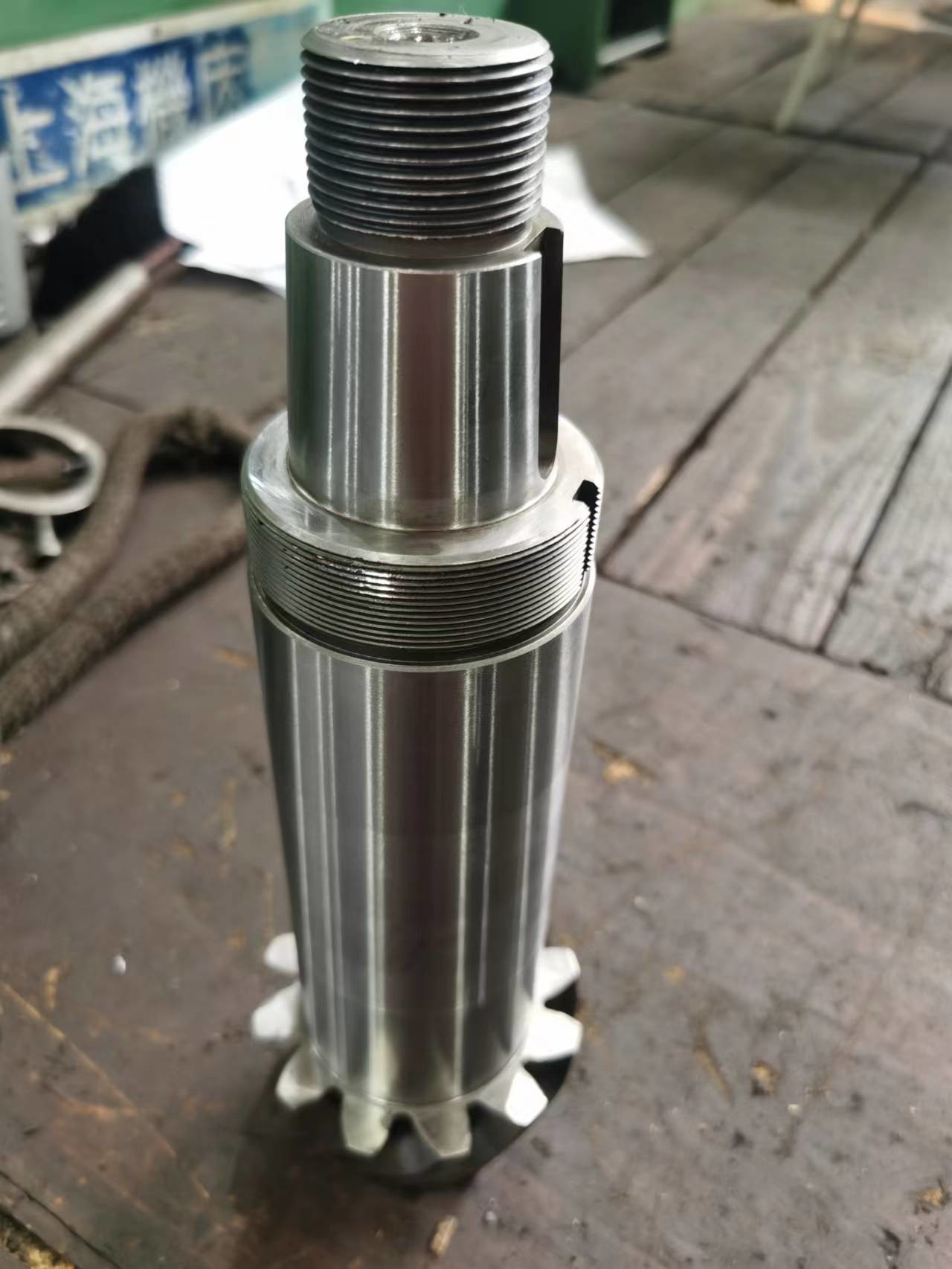

1) คำอธิบายเพลาเฟืองบากเกลียว
ฟัน 12
Mn 7
มุมกด 20°
มุมเกลียว 35°
2) การผลิตเฟืองบากเกลียว
ความสูง 13.21
เส้นผ่านศูนย์กลางภายนอก 100.54
เส้นผ่านศูนย์กลางพิทช์ 84.00
การอบชุบแข็งแบบคาร์บูไรซิ่ง 58-62 HRC
ความลึกของชั้นแข็ง 0.8~1.0 มม.
ความแข็งของแกนกลาง 35-42 HRC
การกัดเฟืองและการเจียรเฟือง
| ผลิตภัณฑ์ | เพลาเฟืองบากเกลียว |
| สั่งทำพิเศษ | √ |
| วัสดุ | SAE 4320 |
| การผลิตฟันเฟือง | การกัดเฟืองและการเจียรฟันเฟือง |
| การเจียรฟันเฟือง | √ |
| โมดูล | 7 |
| จำนวนฟัน (Z) | 12 |
| มุมกด (α) | 20° |
| มุมนำ | 35° |
| เกรดความแม่นยำของฟัน | ISO 6 Grade/ AGMA 11Grade |
| การอบชุบ | การคาร์บูไรซิ่ง |
| ความแข็งผิว | 58-62HRC |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
อุปกรณ์การผลิต
กระบวนการผลิต
การตีขึ้นรูป การกลึง การตัด
การอบชุบ การเจียร การตรวจสอบ
