| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SS22090301 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | $50.0/Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 55 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์นยูเนี่ยน, D/P |
| สามารถในการผลิต: | 1,000 ชิ้น/เดือน |
| หมายเลขเส้นโค้ง: | 22 | เส้นผ่านศูนย์กลางพิทช์: | 66 |
|---|---|---|---|
| ความแข็ง: | 58-62ชม | เส้นผ่านศูนย์กลางหลัก: | 69 |
| ผู้เยาว์: | 60.03 | มุมความดัน: | 30° |
| เน้น: | 20CrMnTi Spline Gear Shaft,ANSI B92.1 เพลาเกียร์เกียร์,20CrMnTi เกียร์เพลาเกียร์ |
||

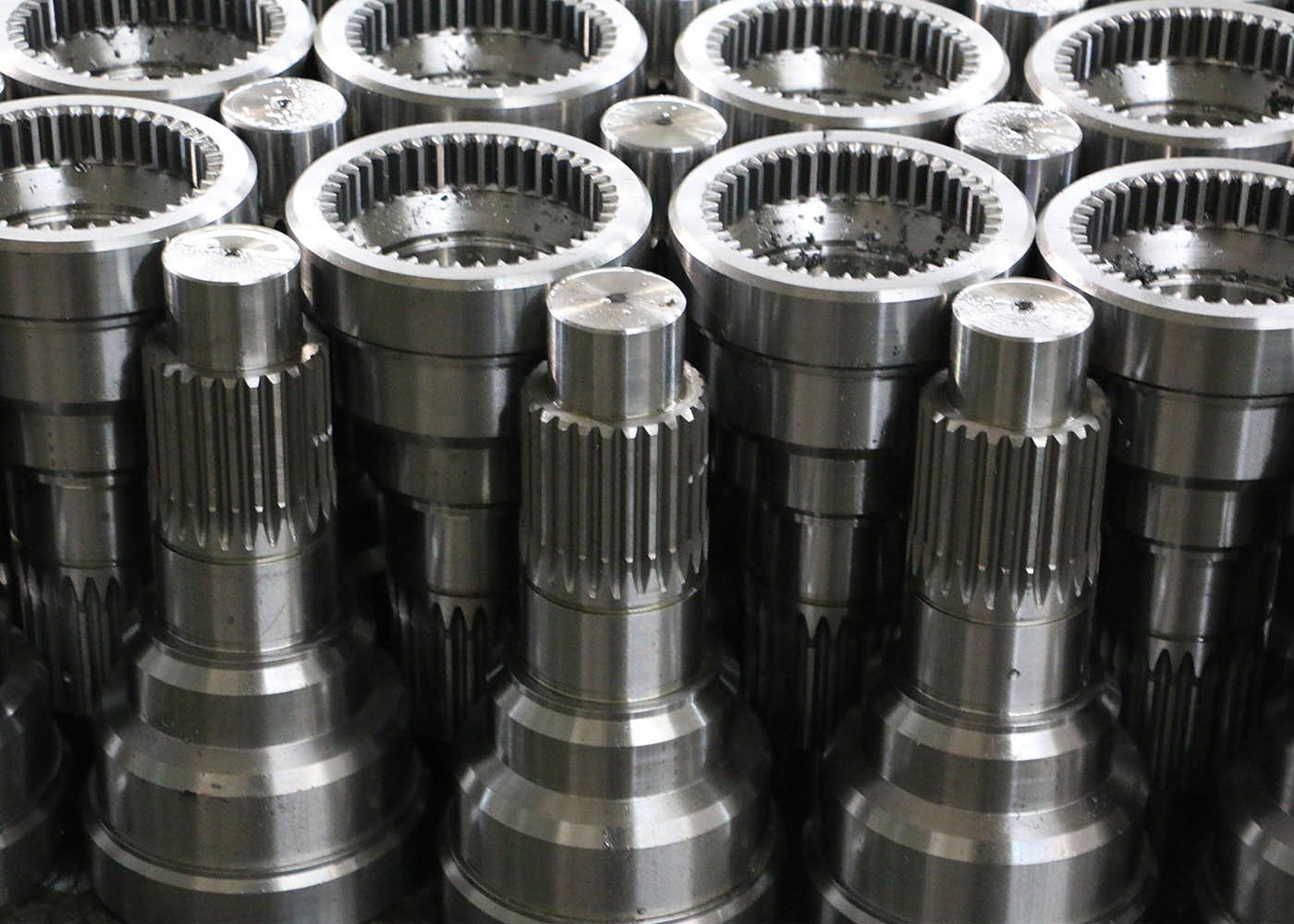

สแตนเลส 20CrMnTi ANSI B92.1 สปไลน์
1) คุณลักษณะของหลุมสปไลน์
สปไลน์แบบอินวอลูทเป็นรูปแบบของสปไลน์ที่แพร่หลาย เพราะมันแข็งแรงกว่าสปไลน์ด้านตรง และตัดและใส่ง่ายกว่า
สปไลน์อินวูลิต มีฟันคล้ายฟันเกียร์ ยกเว้นฟันสปไลน์ที่สั้นกว่ามาก และไม่ลุกลาม
สปไลน์ภายนอกสามารถถูกสร้างขึ้นด้วยการ hobbing หรือโดย spline shaper
สปไลน์ภายในสามารถสร้างขึ้นโดยการบร็อชชิ่งหรือสปไลน์ shaper
วิธีที่ง่ายที่สุดในการเลือกสปไลน์อินวอลูทจากเบื้องต้นโดยใช้เส้นผ่ากว้างแกน คือการมาถึงเส้นผ่ากว้างวงกลมปิชช์เบื้องต้นในโมดูล
สปไลน์อินวอลูท (involute splines) ใช้สําหรับปลายคงที่สําหรับการเชื่อมโยงเลื่อนของ shaft กับฮับ (hub)
ขณะที่สปไลน์ถูกใช้ในการส่งพลังงานคล้ายกับเกียร์ แต่คุณสมบัติของสปไลน์ไม่ได้ผูกพันกับโปรไฟล์ที่สปไลน์มีร่วมกับเกียร์
โปรไฟล์ที่ไม่เคลื่อนไหวเป็นเพราะเทคนิคการผลิตสําหรับ splines
| สินค้า | ช่องสไลน์ทรงสี่เหลี่ยม |
| ผลิตตามสั่ง | √ |
| ประเภทโปรไฟล์เกียร์ | สปไลน์ |
| การผลิตฟันเกียร์ | การบดสเปลิน / การบดสเปลิน |
| การบดฟันเกียร์ | √ |
| โมดูล (M) | ประจํา |
| จํานวนฟัน (Z) | ประจํา |
| มุมแรงดัน (α) | 30° |
| มุม Helix (β) | |
| ระดับความแม่นยําของฟัน | เกรด ISO 6-7 |
| การรักษาความร้อน | การคาร์บิวเรชั่น |
| ความแข็งของพื้นผิว | 58-62 HRC |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
