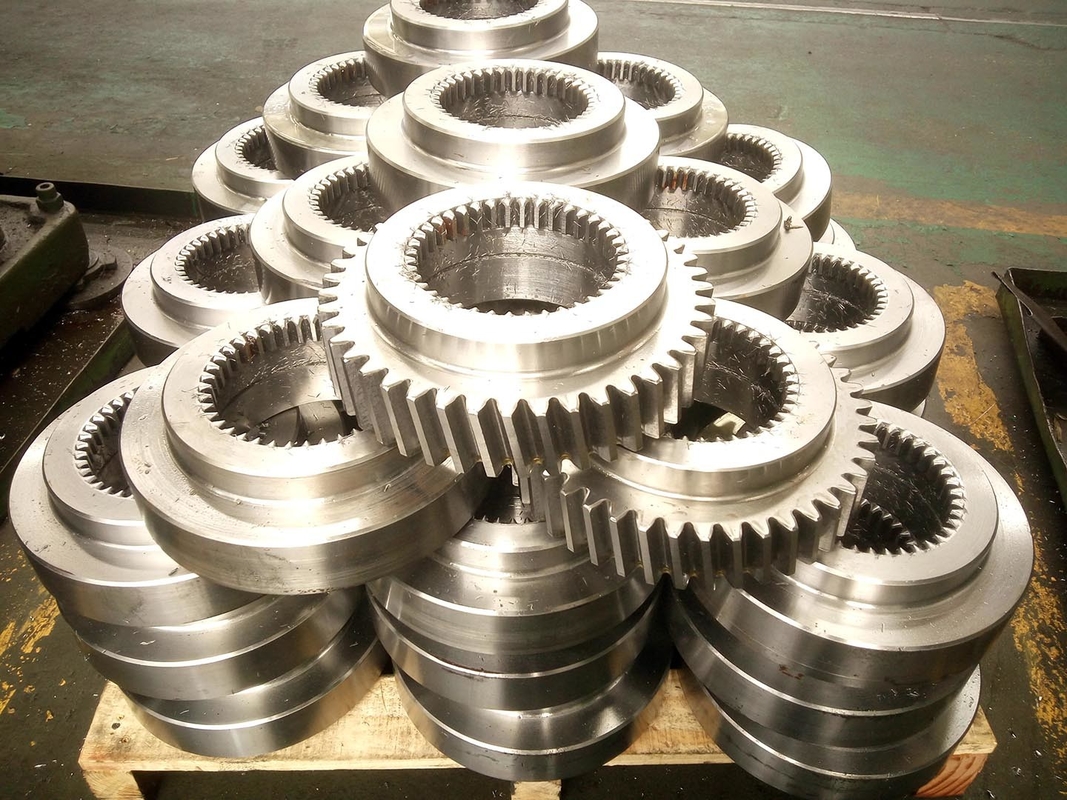

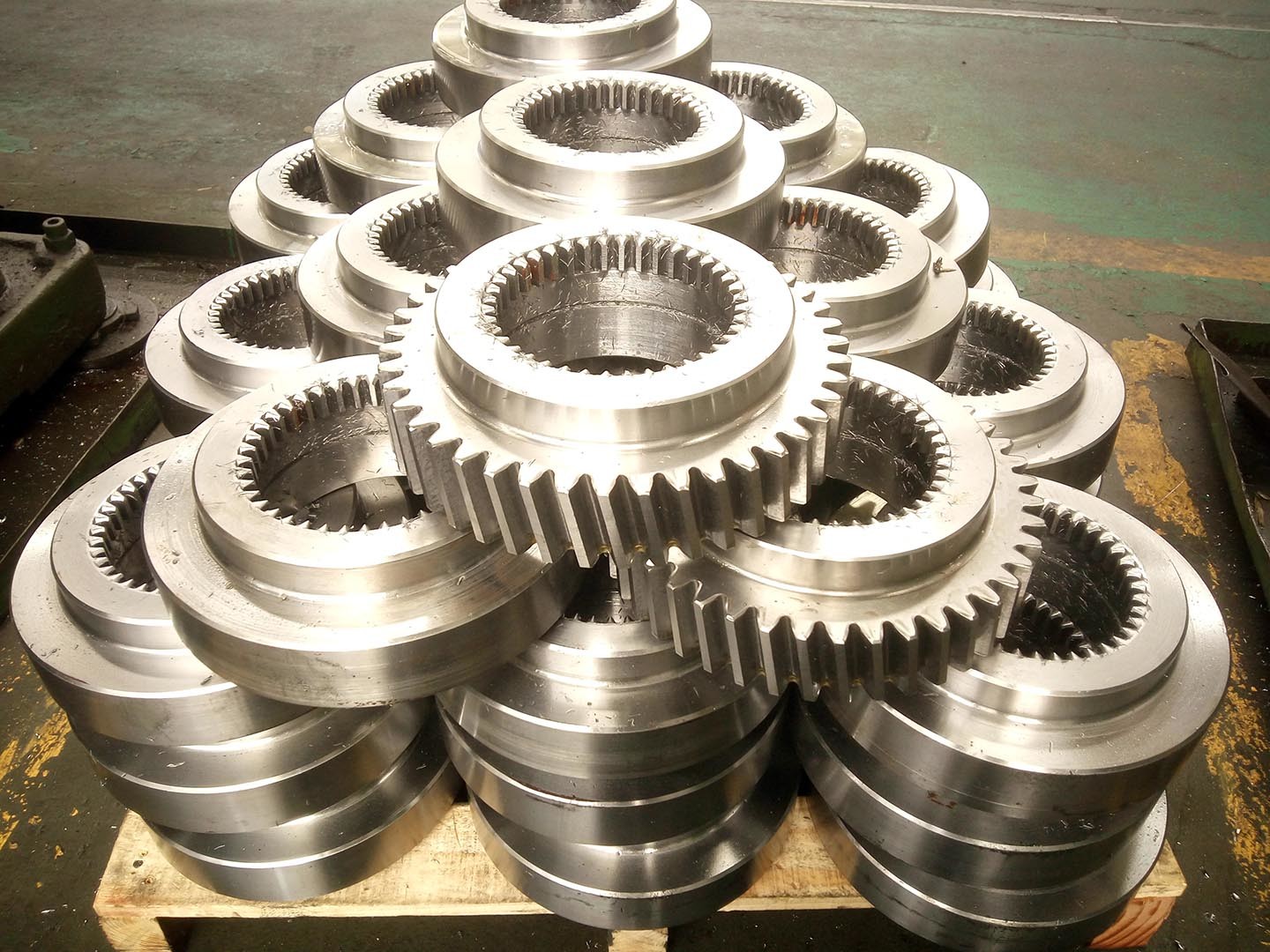

เฟืองตัดเกลียวภายนอกพร้อมเฟืองเดือยภายใน Involute Splines

เฟืองส่งกำลัง เฟืองเดือยภายนอกพร้อมเฟืองเดือยภายใน Involute Splines

คำอธิบายของเฟืองภายใน

เฟืองภายในคือฟันเฟืองที่สร้างขึ้นในเส้นผ่านศูนย์กลางภายในของกระบอกสูบ ในขณะที่เฟืองภายนอกมี

ฟันเฟืองที่สร้างขึ้นบนเส้นผ่านศูนย์กลางภายนอกของส่วนประกอบ แม้ว่าจะมีหลายประเภท

ของเฟือง มีเพียงสองประเภทเท่านั้นที่สามารถผลิตเป็นทั้งเฟืองภายในและภายนอก ได้แก่ เฟืองเดือยและเฟืองเกลียว

ในขณะที่เฟืองภายในเหมาะสำหรับใช้งานสำหรับการส่งกำลังสูงภายในขนาดโดยรวมเล็ก

มีข้อจำกัดในการออกแบบที่ต้องแก้ไขเพื่อให้ได้ข้อดีที่เฟืองภายในมีให้

เฟืองภายในยังสามารถเรียกว่าเฟืองวงแหวน เฟืองภายในใช้ในงานเกียร์ดาวเคราะห์

แต่ยังสามารถนำไปใช้ในสถานการณ์อื่นๆ ได้ ข้อดีของการใช้ชุดเกียร์ดาวเคราะห์คือ การสั่นสะเทือนต่ำ

อัตราส่วนการลดความเร็วสูง และต้นทุนต่ำสำหรับรูปแบบการจัดวางทั้งหมด เนื่องจากจุดศูนย์กลางของล้อที่ประกบกัน

สามารถอยู่ใกล้กันมากกว่าเฟืองภายนอก เฟืองเดือยภายในจึงเป็นที่ต้องการในงานที่พื้นที่เป็นข้อจำกัด

การใช้งานทั่วไปบางอย่างสำหรับระบบส่งกำลังเกียร์ดาวเคราะห์คือ แขนหุ่นยนต์ ระบบส่งกำลังยานยนต์ไฮบริด

และเครื่องกำเนิดไฟฟ้ากังหัน เฟืองภายในยังสามารถตัดในเฟืองเกลียวได้เช่นเดียวกับที่เฟืองภายนอกสามารถตัดในเฟืองเกลียวได้

เฟืองภายในประเภทเหล่านี้สามารถพบได้ในไดรฟ์เฟืองภายใน คู่แบบง่าย ไดรฟ์เฟืองท้ายภายใน และ

ไดรฟ์ดาวเคราะห์ภายใน ต้องออกแบบตัวเรือนพิเศษเพื่อรองรับเฟืองภายในผลิตภัณฑ์
