| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | HB22082302 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | $1000/ Set |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 75 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 50 ชุด/เดือน |
| ประเภท: | เกียร์ทรงกระบอก | ความกว้างของใบหน้า: | 120 |
|---|---|---|---|
| ความแข็ง: | 260-280 HB | มุมเกลียว: | 25° |
| มุมความดัน: | 20° | เส้นผ่านศูนย์กลางปลาย: | 1400มม |
| เน้น: | 40XHMA Herringbone Gears Shaft,Herringbone Gears Shaft 16 ฟัน,เพลาส่งกำลัง 16 ฟัน |
||

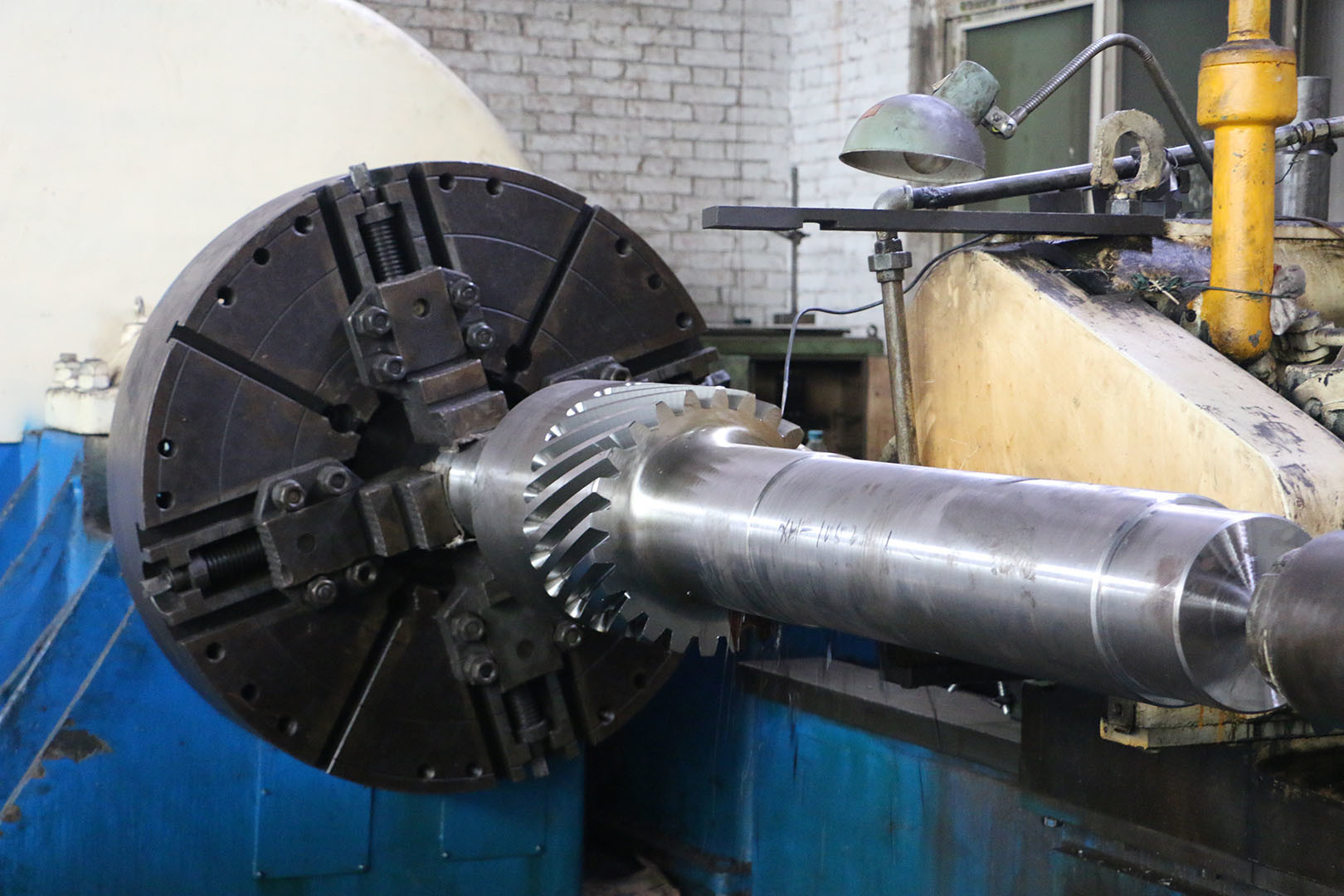

1) คําอธิบายของแกนเครื่องยนต์ Herringbone
Herringbone Gear นําพลังงานและการเคลื่อนไหวระหว่างที่ไม่ตัด, แกนขนานที่อาจหรือไม่อาจ
มีช่องกลางที่มีแต่ละกลุ่มทําสองสลิปตรงกันข้ามมุมสองสลิปมาด้วยกันใน
กลางของหน้าเกียร์เพื่อสร้าง 'V'. ในเกียร์เหล่านี้แรงผลักดันปลาย cancel ตัวเองออก
2) การใช้งานของแฮร์ริงบอนเกียร์ชัฟท์
การใช้งานทั่วไปที่สุดคือการส่งพลังงาน
ความจุในการส่งพลังงาน
การดึงออกและพอลิมิเรซชั่น เกียร์กระดูกแฮลริงส่วนใหญ่ใช้ในเครื่องจักรหนัก
| สินค้า | อุปกรณ์ประกอบด้วยกระดูกแฮร์ริงกง |
| ผลิตตามสั่ง | √ |
| ประเภทโปรไฟล์เกียร์ | กลีบ |
| การผลิตฟันเกียร์ | การบดเครื่องจักรกล |
| การบดฟันเกียร์ | 0 |
| โมดูล (M) | 10 |
| จํานวนฟัน (Z) | 16 |
| มุมแรงดัน (α) | 20° |
| มุม Helix (β) | ประจํา |
| ระดับความแม่นยําของฟัน | เกรด ISO 8-9 |
| การรักษาความร้อน | การลดความร้อนและการปรับปรุงความร้อน |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
