| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SS220082301 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น |
| ราคา: | $150.0/Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 55 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์นยูเนี่ยน, D/P |
| สามารถในการผลิต: | 1,000 ชิ้น/เดือน |
| กระบวนการผลิต: | การเจียรแบบ Spline | ความแข็ง: | 50-55 ชม |
|---|---|---|---|
| ความหยาบ: | Ra1.6 | ความแข็งของคอร์: | 260-280 HB |
| เส้นผ่านศูนย์กลางหลัก: | 125มม | เส้นผ่านศูนย์กลางเล็กน้อย: | 112มม |
| เน้น: | AISI 4140 Spline Gear Shaft,AISI 4140 เหล็กเพลา spline ตรง,เพลาเกียร์ Spline ด้านตรง |
||

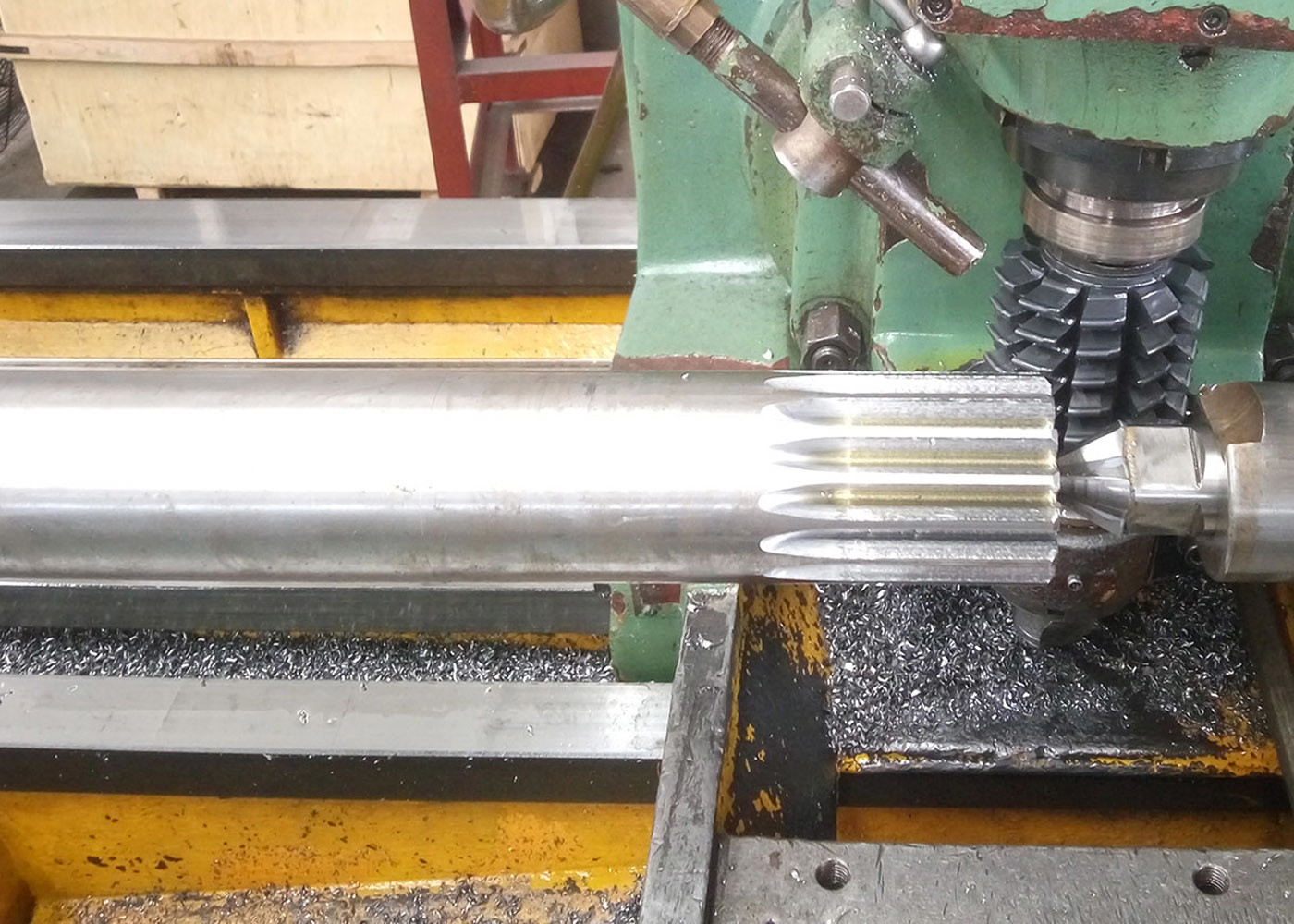

เพลาเฟืองตรงแบบกำหนดเอง AISI 4140 Steel Spline Grinding
1) คำอธิบายเพลาเฟือง
เพลาเฟืองมีลักษณะเด่นคือร่องลึก หรือฟันเฟือง ที่ถูกตัดตลอดความยาวของด้านนอก
วัสดุ ร่องเหล่านี้สร้างปุ่มที่ยื่นออกมาซึ่งพอดีกับตลับลูกปืน รู เกียร์ หรือบูชที่จับคู่กันโดยเฉพาะ
ออกแบบมาให้เข้ากับฟันเฟืองเพลา เมื่อเทียบกับเพลาขับแบบดั้งเดิม ร่องที่เพิ่มเข้ามา
ให้ความต้านทานต่อการหมุนในการใช้งานแบบป้องกันการหมุน นอกจากนี้ยังใช้ในการส่งแรงบิด
ทั้งในการใช้งานแบบขับเคลื่อนเชิงเส้นและแบบหมุน ในบล็อกนี้ เราจะพูดถึงการทำงาน วัสดุ การผลิต
และการใช้งานของเพลาเฟือง
| ผลิตภัณฑ์ | เพลาเฟืองสี่เหลี่ยม |
| สั่งทำพิเศษ | √ |
| ประเภทโปรไฟล์เกียร์ | Spline |
| การผลิตฟันเฟือง | Spline Milling/ Spilne Grinding |
| การเจียรฟันเฟือง | √ |
| โมดูล (M) | กำหนดเอง |
| จำนวนฟัน (Z) | กำหนดเอง |
| มุมกด (α) | 30° |
| มุมเกลียว (β) | |
| ระดับความแม่นยำของฟัน | ISO 6-7 Grade |
| การอบชุบด้วยความร้อน | Carburizing |
| ความแข็งผิว | 58-62 HRC |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
