| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SB22082104 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชุด |
| ราคา: | $70/ Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 62 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 500 ชุด/เดือน |
| พ: | 1.8 | เส้นผ่านศูนย์กลางพิทช์: | φ508 |
|---|---|---|---|
| กว้างนอก: | φ531.03 | มุมสนาม: | 36 ° 52'12” |
| มุมใบหน้า: | 38°49'2" | มุมราก: | 35°12'45" |
| เน้น: | DP1.8 เกียร์เอียงแบบเกลียว,เฟืองเกลียวแบบเกลียว AGMA 10-11,36T ระบบเกียร์เอียงระบบ Gleason |
||
1) ลักษณะของเครื่องกลมกลม
เกียร์เบวิล (spiral bevel) ได้รับความนิยมมากขึ้นเนื่องจากความสามารถในการย้ายที่สูงของพวกมันภายใต้ความเครียด
สําหรับความเร็วสูงหรือถ้าความอ่อนแอเล็ก ๆ น้อย ๆ เป็นสิ่งที่จําเป็น การเปลือกแข็งหรือการบดดําเนินการ

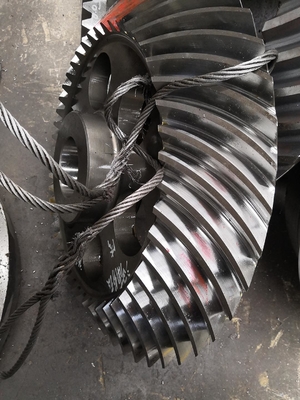

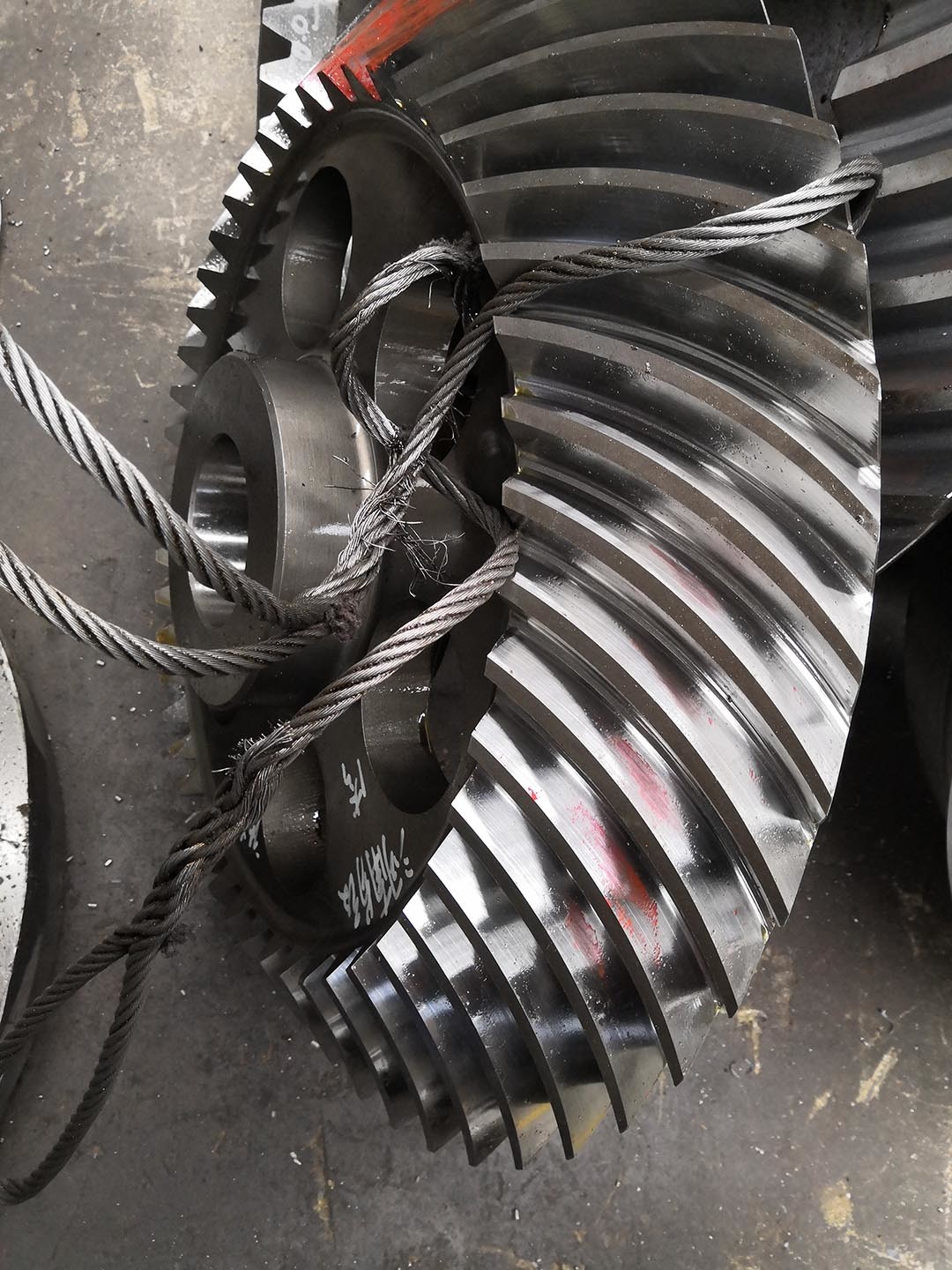

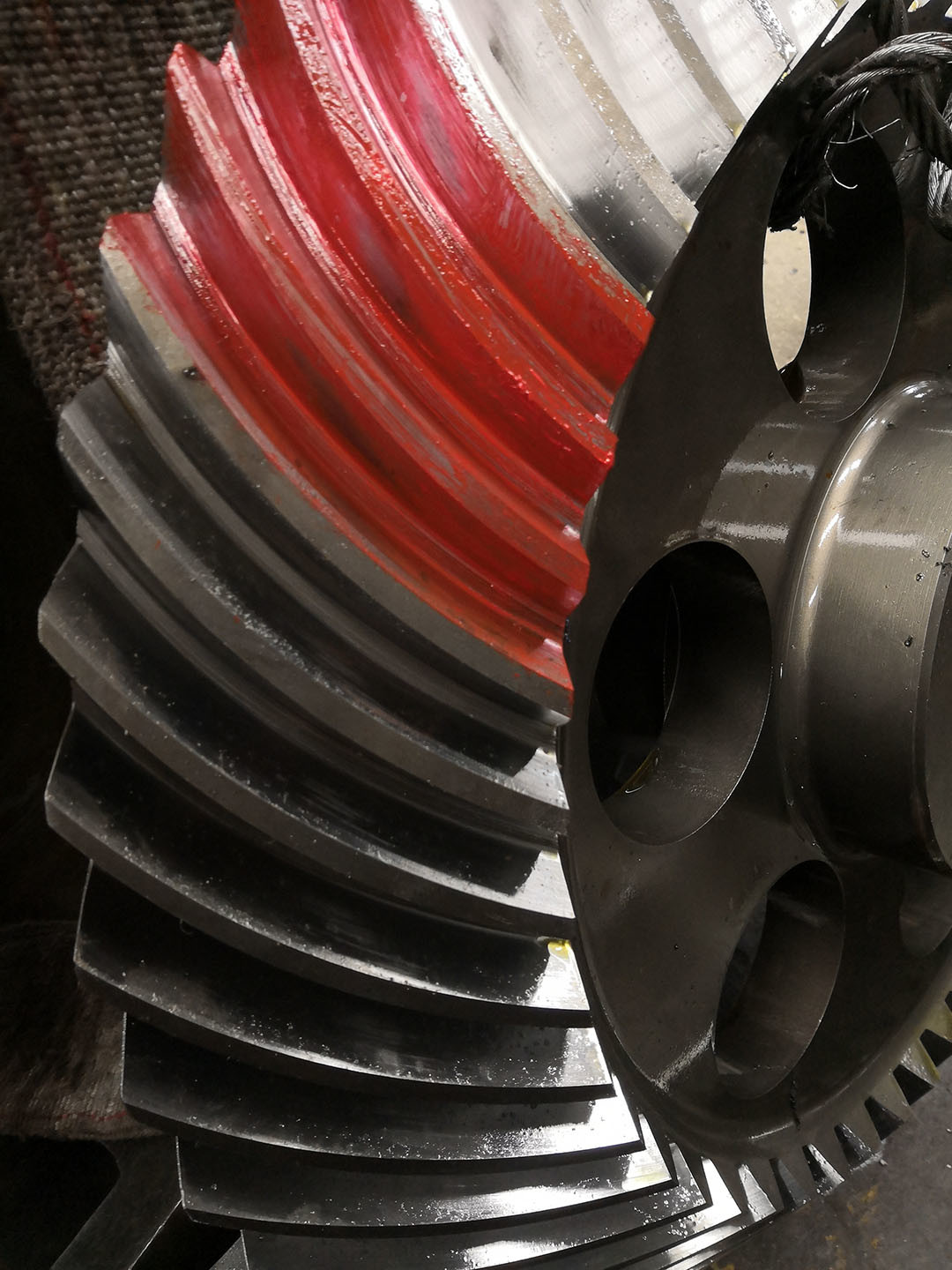

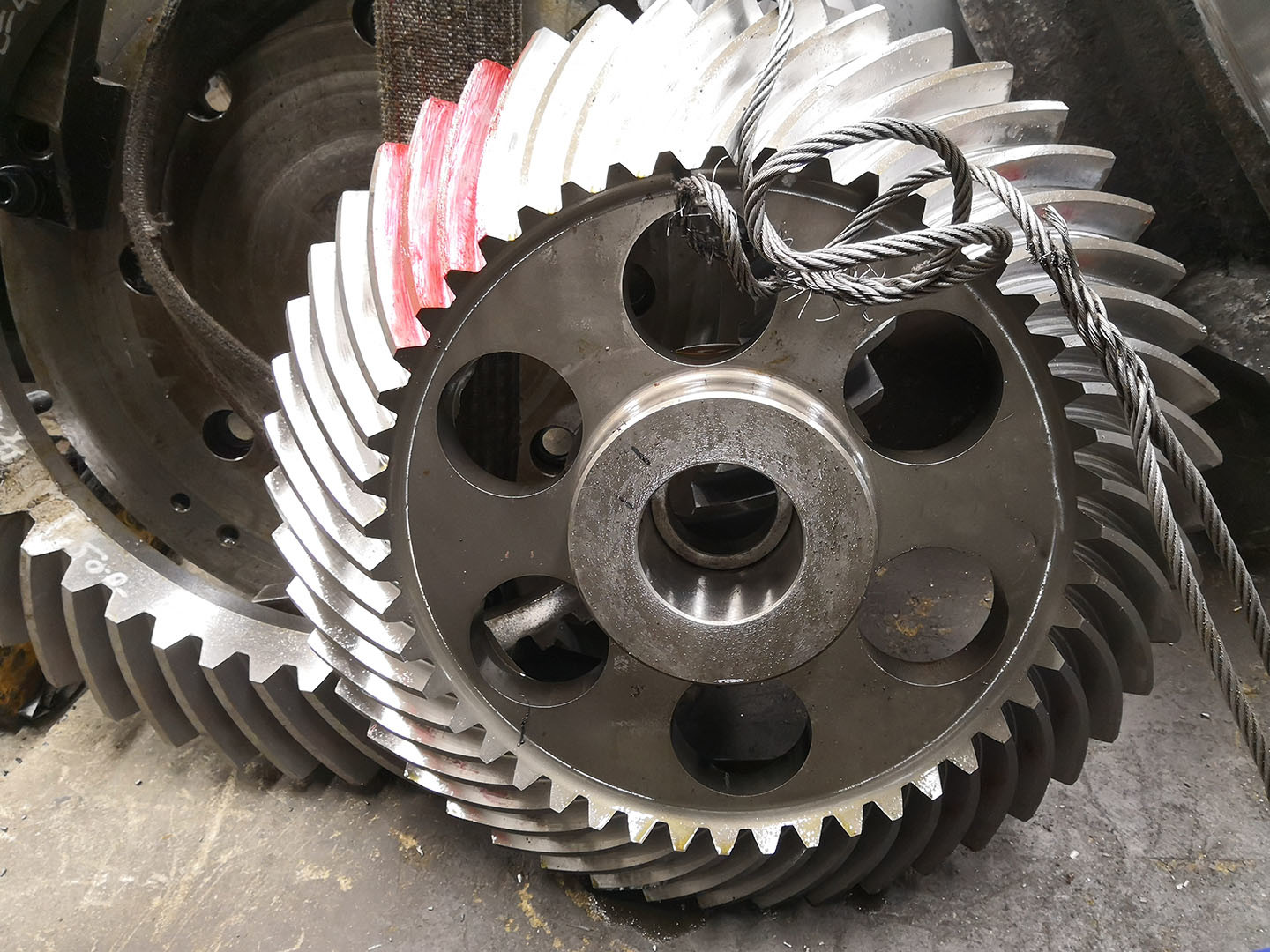

| สินค้า | ชุดเกียร์สไพร่เบเวล |
| ผลิตตามสั่ง | √ |
| วัสดุ | SAE 4320/ 20CrNi2MoA |
| การผลิตฟันเกียร์ | เครื่องบดเกียร์ & เครื่องบดฟันเกียร์ |
| กว้าง Pitch | 1.8 |
| การบดฟันเกียร์ | √ |
| จํานวนฟัน (Z) | 36 |
| มุมแรงดัน (α) | 20° |
| มุมนํา | 35° |
| ระดับความแม่น | AGMA 10-11Grade |
| การรักษาความร้อน | การคาร์บิวเรชั่น |
| ความแข็งของพื้นผิว | 58-62HRC |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
