| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | WG2207001 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
| ราคา: | $350/Set |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 58 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์นยูเนี่ยน, D/P |
| สามารถในการผลิต: | 600 ชุด/เดือน |
| วัสดุ: | WORM GEAR/ZCUAL10FE3 WORM SHAFT 20CRNIMO | ประเภทโปรไฟล์: | เกียร์หนอน |
|---|---|---|---|
| กระบวนการผลิต: | การบดเพลาหนอน | รักษาความร้อน: | เวิร์มเพลาคาร์บูไรซิ่ง |
| ความแข็ง: | หนอนเพลา 58-62 ชั่วโมง | หมายเลขหัว: | 2 |
| เน้น: | เพลาหนอนทรงกระบอกและเฟืองตัวหนอน,เฟืองตัวหนอนเพลา เกรด ISO 6,เฟืองตัวหนอนเพลาทรงกระบอกแบบกำหนดเอง |
||

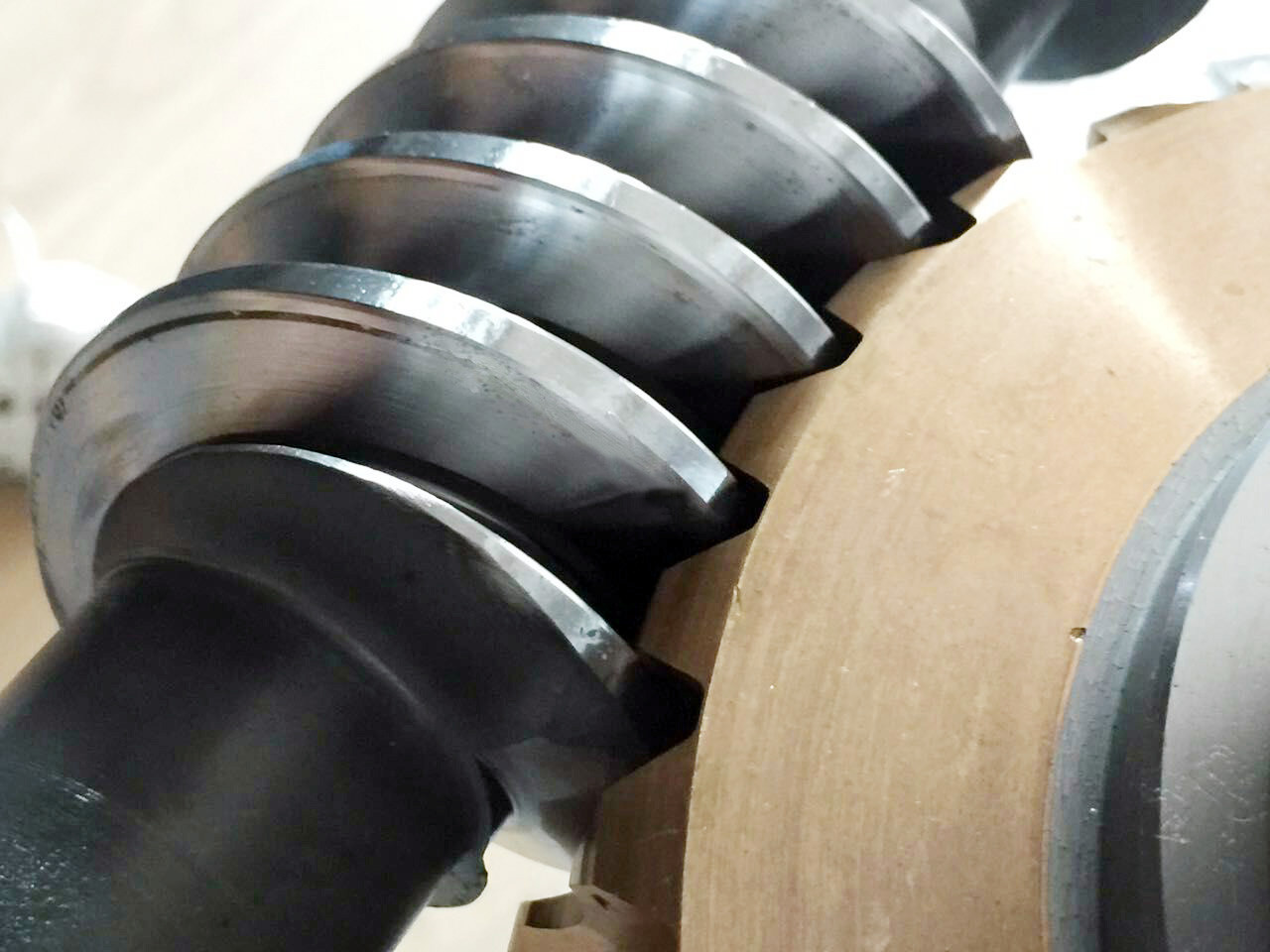

ชุดเกียร์หนอนกระบอกและแกนหนอนที่กําหนดเอง
1) คําอธิบายของ Worm Gear และ worm shaft
หมากหนอน คือ หมากที่มีฟัน (เส้น) อย่างน้อยหนึ่งรอบพื้นผิวของหมากหนอน และเป็นตัวขับรถของล้อหนอน
ล้อหนอนคือเกียร์ที่มีฟันตัดในมุมที่จะขับโดยแกนหนอน
คู่เกียร์หนอนใช้ในการส่งการเคลื่อนไหวระหว่างแกนสองที่อยู่ที่ 90 ° ต่อกันและนอนบนระนาบ
2) ลักษณะของอุปกรณ์หนอนและแกนหนอน
a) ให้อัตราการลดขนาดใหญ่สําหรับระยะห่างศูนย์กลาง
b) การทํางานที่เงียบและเรียบ
| สินค้า | เครื่องยนต์หนอน & หม้อหนอน |
| ผลิตตามสั่ง | √ |
| ประเภทโปรไฟล์เกียร์ | อุปกรณ์หนอน |
| การผลิต | การเล่นเกียร์ |
| การบดฟัน | √ |
| โมดูล (M) | ประจํา |
| จํานวนฟัน (Z) | ประจํา |
| มุมแรงดัน (α) | ประจํา |
| มุมนํา | ประจํา |
| ระดับความแม่นยําของฟัน | เกรด ISO 6 |
| การรักษาความร้อน | การคาร์บิวเรชั่น |
| ความแข็งของพื้นผิว | 58-62 HRC |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
