| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | HB22082301 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | $500/ Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 72 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 300 ชิ้น/เดือน |
| ประเภทโปรไฟล์: | ประกอบชิ้นส่วนแล้ว | วัสดุ: | 40CrNiMoA |
|---|---|---|---|
| ความแข็ง: | 260-300HB | ความกว้างของใบหน้า: | 90 |
| โมดูล: | 12 | การประมวลผลการผลิต: | เกียร์ฮอบบิง |
| เน้น: | AISI 4340 Assembled Herring Bone Gear,อะไหล่เกียร์ Herring Bone Gear,เกียร์กระดูก Herring ประกอบเหล็ก |
||

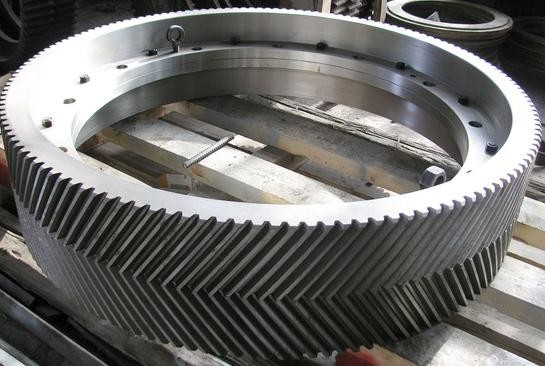

1) คุณลักษณะของอุปกรณ์ปะทะ
เครื่องยนต์กระดูกแฮลริงค้อนคู่ด้วยการใช้ฟันเรียบ, สร้างอย่างแม่นยําในรูปร่างของ V.
เกียร์มีฟันหลายฟันถูกใช้ระหว่างการหมุน แบ่งกระจายภาระการทํางานและให้การทํางานเงียบ
อย่างไรก็ตาม เนื่องจากโครงสร้างฟันของพวกมัน เครื่องยนต์กระดูกแฮลริง ทําให้แรงผลักดันแกนที่ลักษณะของ เครื่องยนต์กระดูกแฮลริกล้าง
2) คําอธิบายของอุปกรณ์ประกอบด้วยกระดูกแฮลิง
อุปกรณ์ประกอบด้วยกระดูกแฮลิงก์ คือ อุปกรณ์ประเภทพิเศษที่มีกระดูกแฮลิงก์คู่
(ไม่หน้าต่อหน้า) การผสมผสานของเกียร์สลิปสองของมือตรงข้ามจากด้านบนของช่องสลิป
ของเกียร์นี้ดูเหมือนตัวอักษร V ไม่เหมือนกับเกียร์แบบสลิป พวกเขาไม่ได้ผลิตภาระแกนเพิ่มเติม
| สินค้า | ชุดเกียร์ Herringbone |
| ผลิตตามสั่ง | √ |
| ประเภทโปรไฟล์เกียร์ | อุปกรณ์กลม |
| การผลิตฟันเกียร์ | การบดเครื่องจักรกล |
| การบดฟันเกียร์ | √ |
| โมดูล (M) | 12 |
| จํานวนฟัน (Z) | ประจํา |
| มุมแรงดัน (α) | 20° |
| มุม Helix (β) | ประจํา |
| ระดับความแม่นยําของฟัน | เกรด ISO 8-9 |
| การรักษาความร้อน | การลดความร้อนและการปรับปรุงความร้อน |
| ความแข็งของพื้นผิว | 230-260 HB |
| การเปรียบเทียบเกรดสแตนเลส | |||||
| CHINA/GB | ISO | กรุงเทพ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
