| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SB22112202 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชุด |
| ราคา: | $700/Set |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 62 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 500 ชุด/เดือน |
| เส้นผ่านศูนย์กลางพิทช์: | 2.54 | มุมเกลียว: | 35° |
|---|---|---|---|
| กว้างนอก: | φ360.0 | มุมสนาม: | 36 ° 52'12” |
| ฟันเฟือง: | 14 | ความแข็ง: | 58-62ชม |
| เน้น: | Power Skiving Spiral Bevel Gear,18CrNiMo7 Spiral Bevel Gear,Gleason Type Spiral Bevel Gear |
||
การออกแบบพิเศษสำหรับระบบกลไกสำหรับงานหนัก

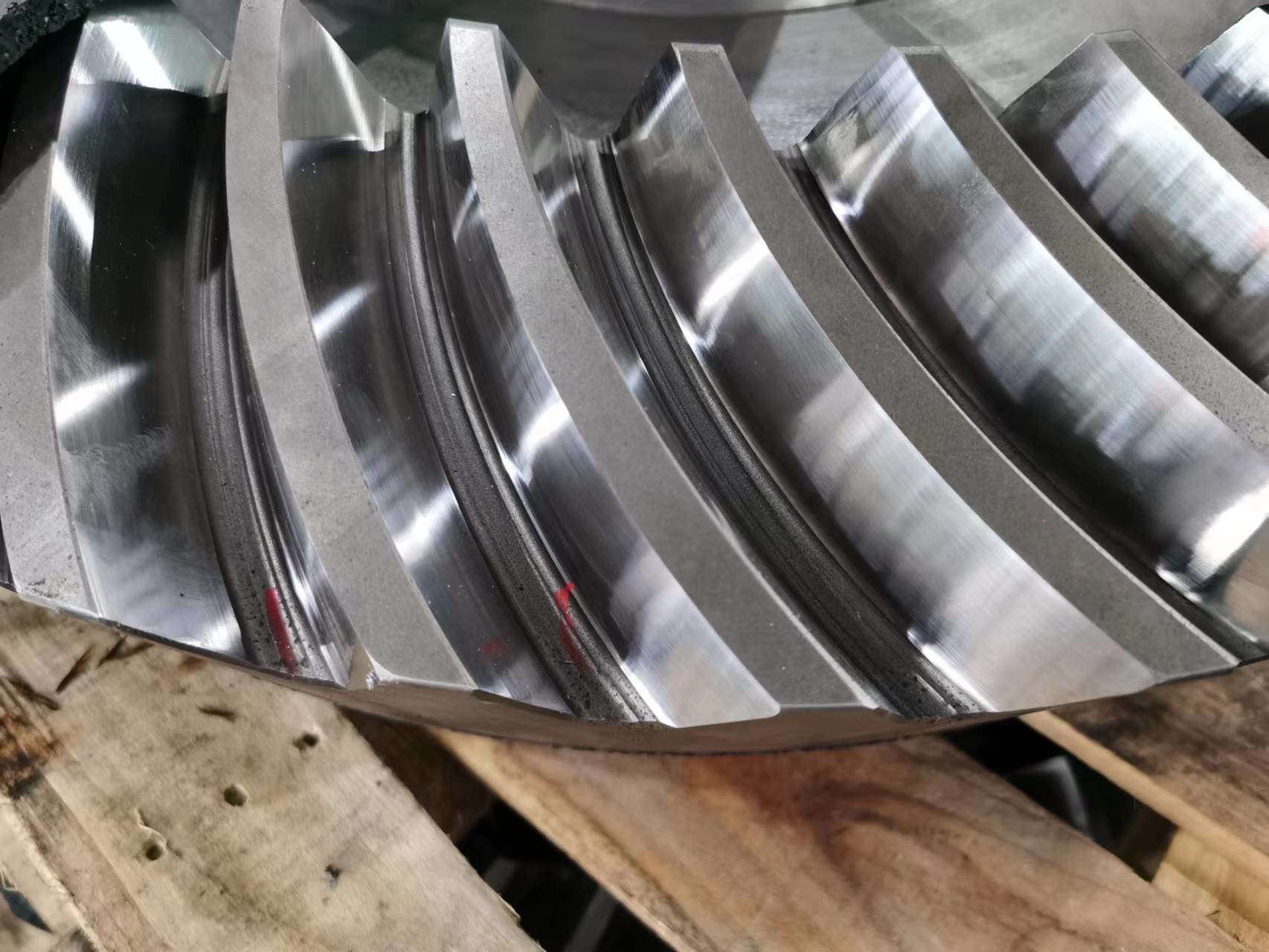

ความหยาบผิวเฟือง: Ra 0.8
วิธีการผลิตเฟือง: Power Skiving
วัสดุ: เหล็กอัลลอยด์คาร์บอนต่ำ
ระยะเวลาการผลิต: 60 วัน

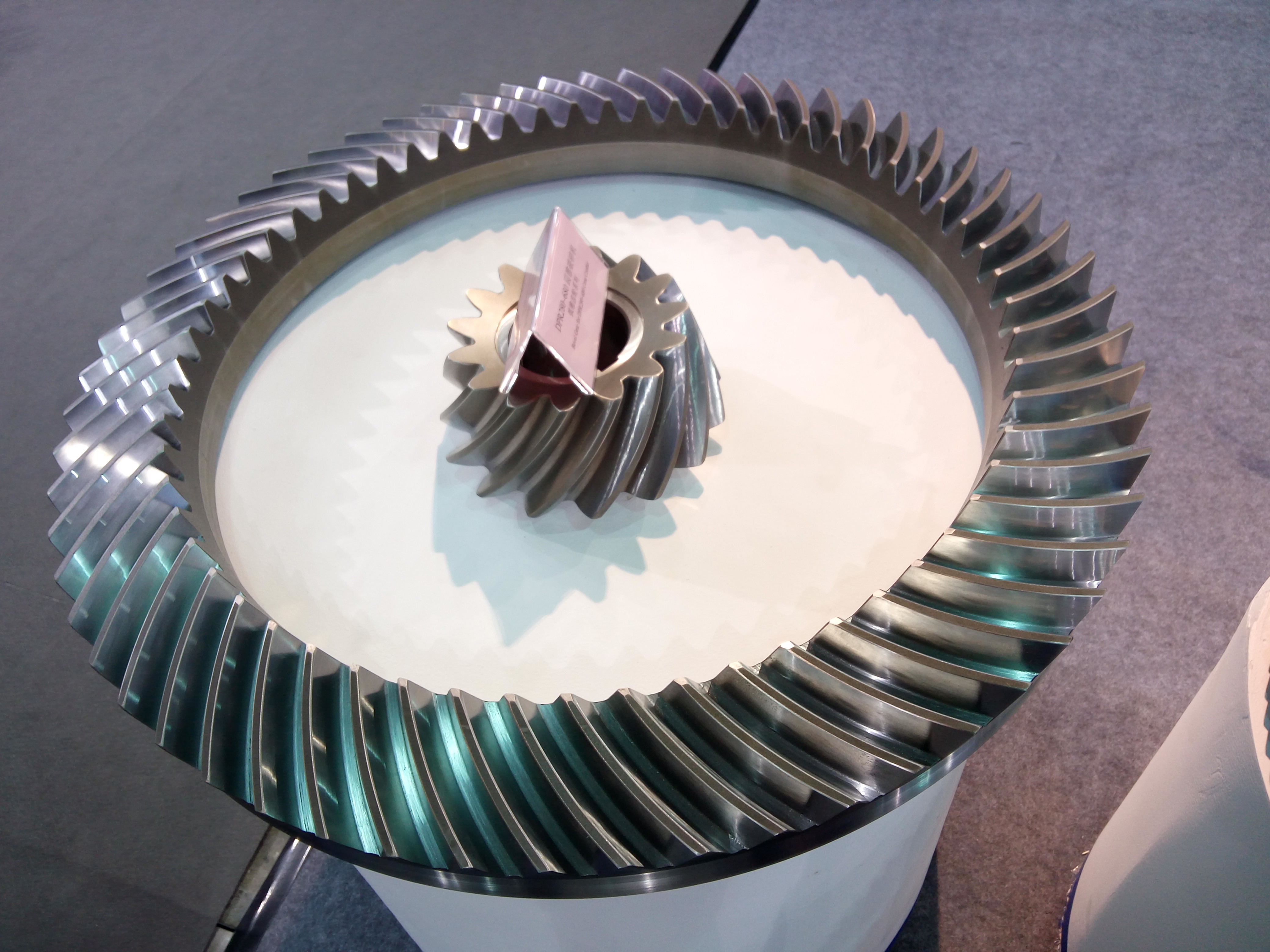

| ผลิตภัณฑ์ | ชุดเฟืองบากเกลียว |
| สั่งทำพิเศษ | √ |
| วัสดุ | 17CrNiMo6/18CrNiMo7 |
| การผลิตฟันเฟือง | การกัดเฟือง/Power Skiving |
| โมดูล | กำหนดเอง |
| DP | 2.54 |
| จำนวนฟัน (Z) | 14 |
| มุมกด (α) | 20° |
| มุมเกลียว (β) | 35° |
| เกรดความแม่นยำของฟัน | AGMA 10-11Grade |
| การอบชุบ | การชุบแข็งผิว |
| ความแข็งผิว | 58-62HRCV |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
อุปกรณ์การผลิต
กระบวนการผลิต
การตีขึ้นรูป การกลึง การตัด
การอบชุบ การเจียร การตรวจสอบ
