| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | YIZGEAR |
| หมายเลขรุ่น: | SB22081503 |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชุด |
| ราคา: | $70/ Piece |
| รายละเอียดการบรรจุ: | ลังไม้อัด |
| เวลาการส่งมอบ: | 62 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
| สามารถในการผลิต: | 500 ชุด/เดือน |
| ความยาว: | 503 มม. | มุมเพลา: | 90° |
|---|---|---|---|
| พ: | 3.907 | วัสดุ: | 20CrMnTi |
| มุมสนาม: | 16 ° 13 ' | มุมราก: | 14 ° 51 ' |
| เน้น: | 6.5 โมดูล Gleason เกลียวเกียร์เพลา,เกียร์ส่งและเพลา,6.5 โมดูลเกียร์เกียร์และเพลา |
||

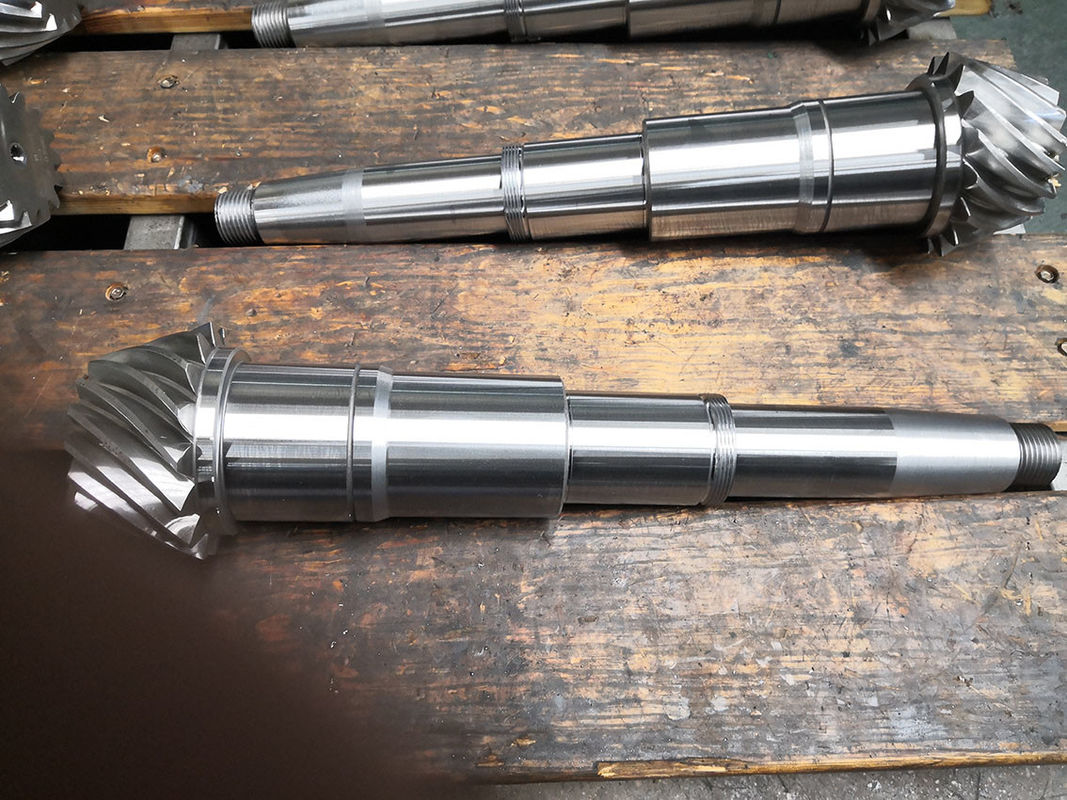

1) คำอธิบายเพลาเฟืองดอกจอกแบบเกลียว
เฟืองดอกจอกแบบเกลียวนี้คือ 6.5 M 16T มีความยาวรวม 503 มม.
ความขรุขระของเพลาคือ Ra 0.8
เส้นผ่านศูนย์กลางภายนอกคือ Φ119.07
2) การผลิตเฟืองดอกจอกแบบเกลียว
วัสดุคืออบชุบและอบคืนตัว 260-280 HB
การอบชุบผิวแข็งแบบคาร์บูไรซิ่ง 58-62 HRC
ความลึกของชั้นแข็ง 1.4-1.8 มม.
ความแข็งของแกนกลาง 35-42 HRC
การกัดเฟืองและการเจียรเฟือง
| ผลิตภัณฑ์ | เพลาเฟืองดอกจอกแบบเกลียว |
| สั่งทำพิเศษ | √ |
| วัสดุ | 20CrMnTi |
| การผลิตฟันเฟือง | การกัดเฟือง/การเจียรเฟือง |
| การเจียรฟันเฟือง | √ |
| โมดูล (M) | 6.5 |
| จำนวนฟัน (Z) | 16 |
| มุมกด (α) | 20° |
| มุมนำ | 35° |
| เกรดความแม่นยำ | ISO 6 Grade/ AGMA 11Grade |
| การอบชุบ | การคาร์บูไรซิ่ง |
| ความแข็งผิว | 58-62HRC |
| การเปรียบเทียบเกรดรหัสเหล็ก | |||||
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
อุปกรณ์การผลิต
กระบวนการผลิต
การขึ้นรูป การตัดเฉือน การตัด
การอบชุบ การเจียร การตรวจสอบ
